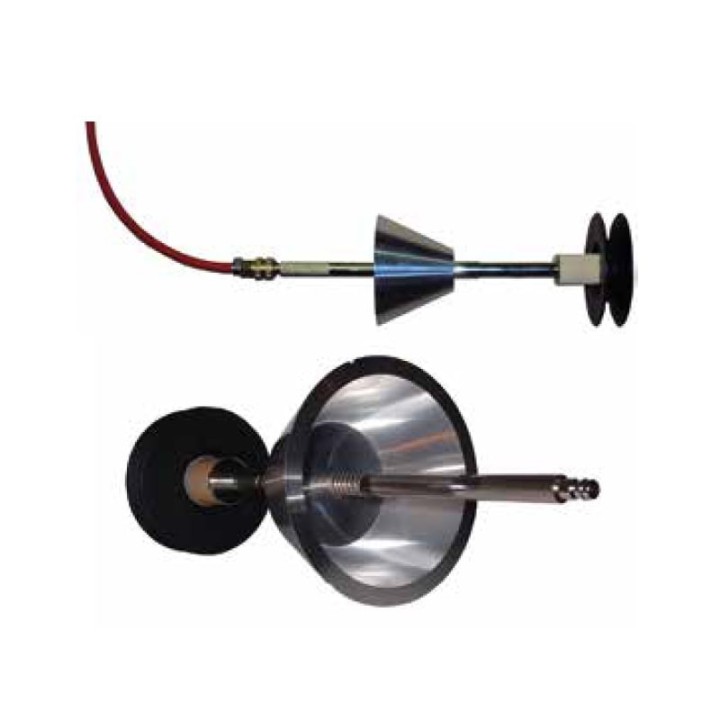

Sistema di inertizzazione Double Seal per flange 16-320mm Tag-Pipe
zoom_in
  • Prezzo scontato
  • Nuovo
  • Sistema di inertizzazione Double Seal per flange 16-320mm Tag-Pipe

Sistema di inertizzazione Double Seal per flange 16-320mm Tag-Pipe

127,80 € +iva Risparmia 10%
142,00 €

155,92 iva inclusa

Sistema di inetrizzazione Double Seal per flange in silicio Tag-Pipe per ridurre l'ossidazione e creare un ambiente di saldatura ideale per acciaio inox e titanio. Utilizzabile con tubi dai ¾ ai 12" (da 16 a 320 mm).

Diametro Ø
Quantità

Sistema di inertizzazione Double Seal per flange in silicio progettato per ridurre sia l'utilizzo di gas inerte che il tempo di inertizzazione. La saldatura efficace di acciaio inox, titanio e altri materiali esotici per l'industria petrolchimica, farmaceutica, dei semiconduttori e alimentare, richiede strumenti adatti per creare un ambiente di saldatura ideale. Gli strumenti di spurgo e il loro impiego hanno un impatto importante nella prevenzione dell'ossidazione e nella qualità finale della saldatura.

Questo sistema si serve di dischi in silicio per formare una guarnizione a tenuta d'aria, ridurre i tempi di inertizzazione e il consumo di gas per una massima efficienza nelle saldature di collegamento tra tubi e flange. I tempi di inertizzazione sono ridotti al minimo, tipicamente sono richiesti solo 2 minuti per inertizzare un tubo da 8" con lo 0,01% di ossigeno. I sistemi Double Seal sono fatti per l'utilizzo con tubi dai ¾ ai 12" (da 16 a 320 mm).

A seconda del diametro il sistema di inertizzazione viene fornito con tubo di collegamento flessibile e/o rigido. Il tubo flessibile viene utilizzato per inertizzare gomiti e raccordi mentre quello rigido per collegamenti lineari.



Caratteristiche e vantaggi


  • Tempi di inertizzazione tipici inferiori ai 2 minuti (ad es. un tubo di 8" inertizzerà meno dello 0,01% di ossigeno in meno di 2 minuti)
  • Dischi di tenuta in silicio di alta qualità che impediscono loro di inclinarsi o di cadere all'interno del tubo
  • Guarnizione a tenuta di gas garantita
  • Resistenti ai raggi UV e alle alte temperature fino a 330ºC in continuo o a 450ºC per brevi periodi
  • Adatti per inertizzare tubi, gomiti e raccordi
  • Adatti per l'inertizzazione tubi-flange



Come funziona?


L'ingresso e l'uscita del gas sono forniti tramite due dischi gemelli di tenuta, separati da un tubo flessibile o rigido. Il design garantisce che almeno un disco rimanga sempre stretto alla parete del tubo, creando una tenuta al 100%. Il gas si diffonde nella camera attraverso il diffusore di materiale sinterizzato e viene espulso dai fori di scarico nell'unità del disco gemello secondario.

Questo processo di diffusione di gas produce un flusso costante e previene la turbolenza del gas dietro la saldatura, minimizzando così il rischio di ossidazione nella camera di saldatura e permettendo allo stesso tempo un tempo di inertizzazione velocissimo, determinando così un considerevole risparmio sui costi di gas e tempo.

Oltre al tempo di inertizzazione estremamente breve, il Seal System in silicio dà anche la possibilità di coprire vari diametri di tubi nominali tramite una coppia di deflettori, che consentono di utilizzare il dispositivo in modo altamente economico.

funzionamento sistema inertizzazione double seal per flange Tag-Pipe


Dati tecnici

Codice Tubo Lunghezza tubo Diametro Interno Peso
FDS16-19 Flessibile 100 mm 16 - 19 mm 1 Kg
FDS19-24 Flessibile 100 mm 19 - 24 mm 1,1 Kg
FDS24-29 Flessibile 100 mm 24 - 29 mm 1,2 Kg
FDS29-34 Flessibile 100 mm 29 - 34 mm 1,3 Kg
FDS34-38 Flessibile 100 mm 34 - 38 mm 1,4 Kg
FDS38-43 Flessibile e Rigido 120 / 60 mm 38 - 43 mm 1,5 Kg
FDS43-48 Flessibile e Rigido 120 / 60 mm 43 - 48 mm 1,6 Kg
FDS47-53 Flessibile e Rigido 120 / 60 mm 47 - 53 mm 1,7 Kg
FDS52-58 Flessibile e Rigido 120 / 60 mm 52 - 58 mm 1,8 Kg
FDS64-72 Flessibile e Rigido 120 / 60 mm 64 - 72 mm 2 Kg
FDS78-86 Flessibile e Rigido 120 / 60 mm 78 - 86 mm 2,2 Kg
FDS90-101 Flessibile e Rigido 150 / 100 mm 90 - 101 mm 2,4 Kg
FDS100-112 Flessibile e Rigido 150 / 100 mm 100 - 112 mm 2,6 Kg
FDS120-130 Flessibile e Rigido 150 / 100 mm 120 - 130 mm 2,8 Kg
FDS124-138 Flessibile e Rigido 150 / 100 mm 124 - 138 mm 3 Kg
FDS144-155 Flessibile e Rigido 150 / 100 mm 144 - 155 mm 3,2 Kg
FDS150-165 Flessibile e Rigido 150 / 100 mm 150 - 165 mm 3,4 Kg
FDS197-206 Flessibile e Rigido 150 / 100 mm 197 - 206 mm 3,6 Kg
FDS209-220 Flessibile e Rigido 150 / 100 mm 209 - 220 mm 3,8 Kg
FDS246-257 Flessibile e Rigido 150 / 100 mm 246 - 257 mm 4 Kg
FDS260-280 Flessibile e Rigido 150 / 100 mm 260 - 280 mm 4,2 Kg
FDS290-320 Flessibile e Rigido 150 / 100 mm 290 - 320 mm 4,4 Kg

IL PRODOTTO È ORIGINALE TAG-PIPE

I prodotti Tag-Pipe sono usati nei cantieri industriali di tutto il mondo, dalle industrie navali alle raffinerie fino ad arrivare ai fabbricatori di caldaie e recipienti. Affidarsi a Tag-Pipe significa scegliere attrezzature di altissima qualità in grado di fornire soluzioni a tutti i lavori di fabbricazione di tubi.

FDS16‐19
3 Articoli

Scheda tecnica

Peso
1 - 4,4 Kg
Diametro
16 - 320 mm
Tipologia prodotto
Originale
Marcatura
CE
