Banco per saldatura BASIC GPPH 2,4x1,2mt spessore 12mm, fori 16mm

GPPH
2.520,00 € +iva

3.074,40 € iva inclusa

Superficie perfettamente piana
Piedini regolabili
In acciaio S355J2+N
Portata massima di 1500 Kg
Griglia fori 100x100mm
Spessore piano di 12 mm
Nervature di rinforzo saldate
Peso di 378 Kg

Quantità

Tavolo da saldatura BASIC marca GPPH 2400x1200mm con sistema di fori 16mm disposti su griglia da 100x100mm, carico massimo di 1500Kg (250Kg per gamba) e gambe regolabili da 880 a 930 mm. Utilizzabile in ogni ramo dell'industria del metallo sia per saldature manuali che robotizzate.



I tavoli da saldatura GPPH della linea BASIC sono la scelta perfetta sia per i classici lavori di saldatura a mano che utilizzando robot di saldatura. Le tue costruzioni saranno finalmente realizzate con precisione, senza inutili correzioni!

Il tavolo di saldatura BASIC è una base perfetta per stazioni di saldatura e misurazione robotizzate. Questa elevata compatibilità è data dalla robusta e stabile costruzione supportata da 6 gambe con profilo 60x60mm e dall'assenza di fori nelle spalle laterali. Queste infatti risultano superflue in lavorazioni robotizzate risultando anche in una riduzione del costo complessivo del tavolo.

Utilizzato principalmente nelle officine e nel settore della carpenteria metallica, il tavolo per saldatura offre una soluzione rapida e precisa sia per la lavorazione di semplici costruzioni 2D che per lavorazioni complesse e di grandi dimensioni.

Oltre alla produzione semplificata di singoli prodotti, i tavoli per saldatura offrono il meglio nella produzione in serie andando a diminuire sensibilmente i tempi di set-up ed il tasso di errore.

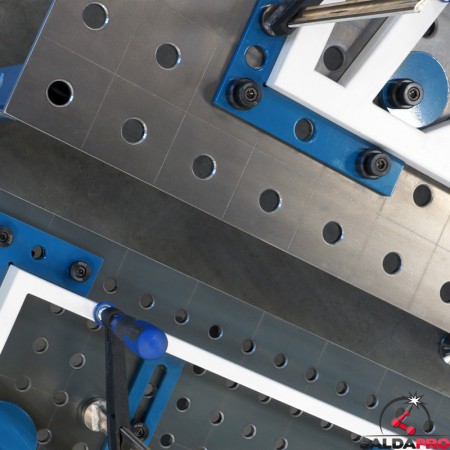

Dettaglio piano di lavoro tavolo saldatura BASIC GPPH



Perfetta planarità del tavolo [+/- 0,5mm]

Spessore piano 12 mm

Costruzione stabile in acciaio S355J2+N

Spalle laterali senza fori, ideale per saldatura robotizzata

Fori diametro ø 16 mm tagliati al laser pensati per un facile utilizzo degli accessori

Altezza regolabile del piano da 880-930mm

Scala incisa in griglia da 100x100mm

Rinforzi interni saldati per una maggiore stabilità

Massima qualità nelle lavorazioni

Gambe in tubolare alto spessore da 60x60 mm

Tolleranza dell'inclinazione sulla parete laterale dalla parte superiore a quella inferiore è di 0.3°

Dati tecnici Basic 2400 x 1200 mm

Altezza spalle laterali 80 mm
Portata 1500 Kg (250Kg per gamba)
N° Gambe 6 da 60 x 60 mm
Diametro fori 16 mm
Altezza regolabile piano 880 - 930 mm
Spessore piano 12 mm
Griglia 100 x 100 mm



Dimensioni e griglia fori

I tavoli di saldatura BASIC sono disponibili in ben 9 diverse versioni.

In questa versione il tavolo da saldatura ha una dimensione di 2400 x 1200mm. Questa taglia è una delle soluzione più grandi in termini di area di lavoro, risulta ideale per chi progetta strutture ingombranti e dal peso elevato.

Il tavolo di saldatura BASIC è disponibile con fori da 16 mm disposti su una griglia 100x100 mm, uno delle più diffusi sistemi di foratura che garantisce un ottima flessibilità di fissaggio e facilità di utilizzo. In questo modo non sarai limitato nelle possibilità di creare strutture saldate!

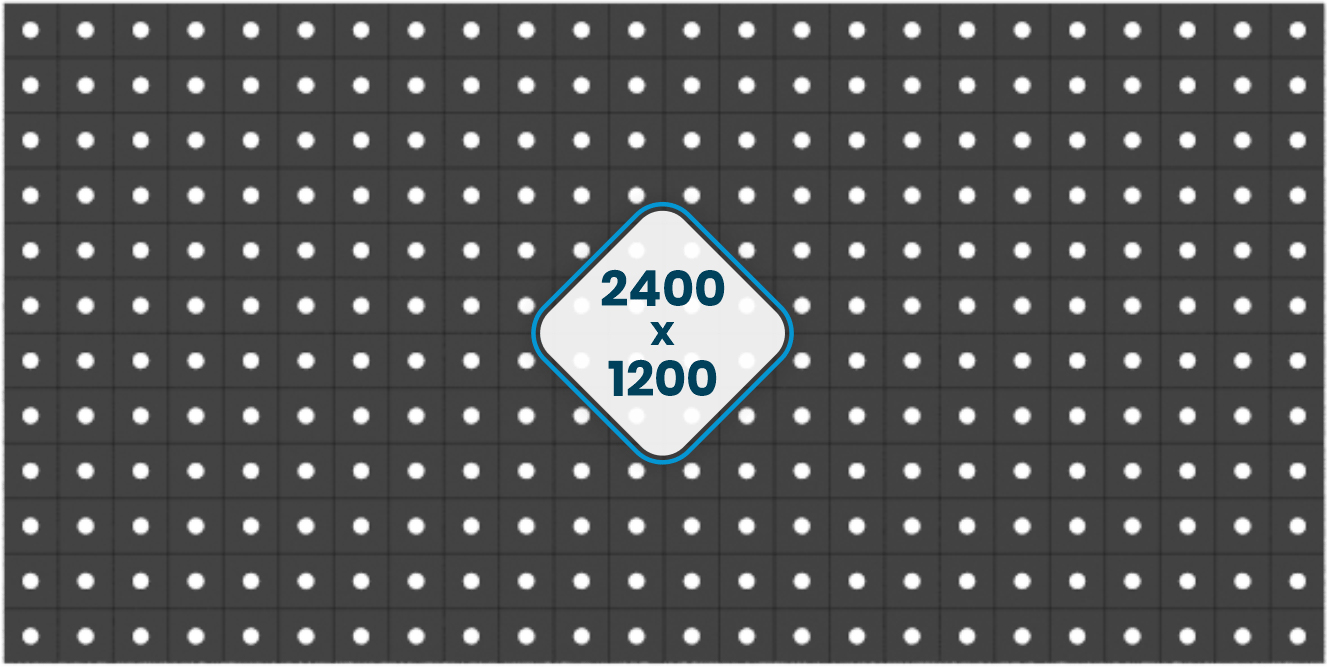

griglia tavolo saldatura GPPH Basic 2400x1200



Perfetta planarità


misurazione planarità longitudinale tavolo saldatura GPPH

misurazione planarità trasversale tavolo saldatura GPPH

Nelle due immagini viene mostrata la precisione della planarità dei nostri tavoli da saldatura, usando un comparatore ed una guida lineare Hiwin viene misurato il piano sia trasversalmente che longitudinalmente, la sezione più critica.

La tolleranza dell'inclinazione sulla parete laterale dalla parte superiore a quella inferiore è di 0.3°








Gambe con piedi regolabili, massima stabilità del tavolo


I tavoli per saldatura della serie Basic sono dotati di gambe in tubolare quadro da 60 x 60 mm. Queste garantiscono una grandissima stabilità e solidità durante la saldatura e l'assemblaggio, anche quando si lavora su componenti estremamente pesanti.

Le gambe, quando dotate di piedini di livellamento, risultano essere la migliore soluzione per chi necessita di una postazione di lavoro fissa e che massimizzi la stabilità. Il piede fornisce una presa sicura sulla superficie d'appoggio, in modo che l'operatore possa concentrarsi sulla saldatura o sull'assemblaggio del manufatto.

Ognuna delle 6 gambe del tavolo di saldatura Basic fornisce una capacità di carico massima di 250 Kg, per un totale di 1500 Kg.

Dettaglio gambe base tavolo saldatura Basic GPPH
Dettaglio gambe con piedini tavolo saldatura Basic GPPH







Caratteristiche a Confronto

Scegli la gamma di tavoli per saldatura più adatta alle tue necessità.

Basic SteelEco SteelPLUS SteelMAX
Perfetta planarità tavolo
Fori calibrati
Prodotto con lo standard ISO 2768-1
Tre griglie di fori sui 4 lati
Spessore piano 12 mm 8 mm 12 mm 15 mm
Diametro fori ø 16 mm ø 16 mm ø 16 mm ø 28 mm
Fori smussati / Fresati
Profilo gambe 60 x 60 mm 60 x 60 mm 80 x 80 mm 100 x 100 mm
Bordi piano di lavoro fresati
Capacità di carico 250 Kg per gamba 250 Kg per gamba 500 Kg per gamba 700 Kg per gamba



Realizzato con attenzione al dettaglio e materiali di prima qualità



Dettaglio piano di lavoro tavolo saldatura BASIC GPPH


Il tavolo è realizzato con acciaio S355J2+N accuratamente selezionato. A seconda del lotto, il piano di lavoro può apparire in tonalità di blu e grigio scuro. Questo non influisce in alcun modo sulla sua qualità o struttura e al contrario viene mantenuto in questo modo per eliminare problemi dovuti a luminosità e conduttività.

La decapatura utilizzata per uniformare la superficie del tavolo renderebbe il tavolo troppo luminoso che provocherebbe al flash durante la saldatura di rimbalzare e rendere difficile la lavorazione. Allo stesso modo verniciare la superficie ridurrebbe la conduttività.

Il tavolo è rivestito con una soluzione a base di olio che lo protegge durante il trasporto ed il primo utilizzo. In seguito è consigliato l'utilizzo di agenti anti-adesivo per impedire l'adesione di schizzi di saldatura al tavolo.



La consegna per questo prodotto è prevista in 1/2 settimane circa.



La gamma GPPH per la saldatura professionale
Con l'ampia gamma di accessori e sistemi di fissaggio GPPH potrai realizzare anche le saldature più difficili impiegando la metà del tempo.
All'interno del nostro catalogo online potrai trovare perni di serraggio, distanziali, squadre di battuta, goniometro e molti altri accessori tutti realizzati in materiale alta qualità e compatibili con i principali tavoli da saldatura presenti sul mercato.

Scegliere un tavolo di saldatura ti permetterà di ridurre i tempi di set-up e preparazione del semilavorato, garantendoti allo stesso tempo una lavorazione di elevata precisione evitando errori e sprechi.


Accessori tavolo saldatura GPPH
GPPH.BASIC.240120
4 Articoli

Scheda tecnica

Peso
378 kg
Norme
ISO 2768-1
Marcatura
CE
Materiale
Acciaio S355J2+N
Dimensioni piano
2000 x 1000 mm
Diametro fori
16 mm
Griglia
100 mm
Portata
1500 Kg
Spessore piano
12 mm
Tipologia Gambe Tavoli
Gambe Standard
