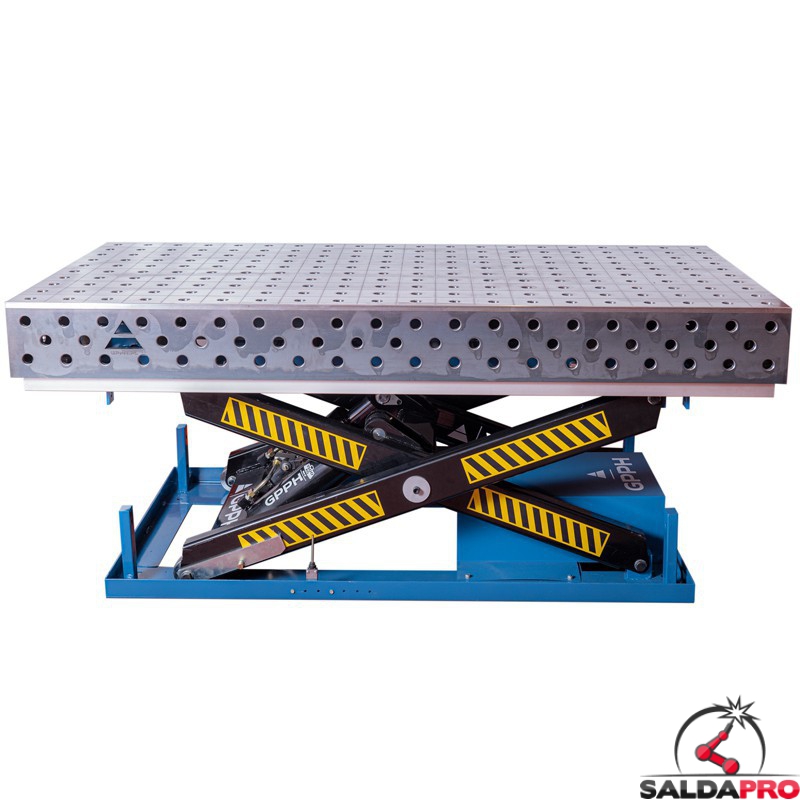

Banco per saldatura SteelMax idraulico GPPH 2x1mt spessore 15mm, fori 28mm
zoom_in
  • Banco per saldatura SteelMax idraulico GPPH 2x1mt spessore 15mm, fori 28mm

Banco per saldatura SteelMax idraulico GPPH 2x1mt spessore 15mm, fori 28mm

GPPH
8.295,00 € +iva

10.119,90 € iva inclusa

Superficie perfettamente piana
Sistema di sollevamento idraulico
In acciaio S355J2+N
Portata massima di 3500 Kg
Griglia fori 100x100mm
Spessore piano di 15 mm
Altezza regolabile tra 470 e 1200 mm
Spalle da 200 mm con fori

Quantità

Tavolo da saldatura SteelMax 2000x1000mm GPPH, il top di gamma della sua categoria grazie ad un sistema di sollevamento idraulico, fori da 28mm e carico massimo di 3500 Kg. Utilizzabile in ogni ramo dell'industria del metallo come costruzione, produzione di macchinari e automotive.

I tavoli da saldatura sono ormai da anni riconosciuti in ogni industria del metallo come un elemento indispensabile in grado di migliorare le linee produttive sia in termini di tempo che di qualità del manufatto.

Questi infatti garantiscono una produzione semplificata di singoli prodotti, velocizzano la realizzazione di prototipi e pezzi in serie andando a diminuire sensibilmente i tempi di set-up ed il tasso di errore.



Quello che mancava ai classici tavoli da saldatura era la flessibilità di adattarsi al manufatto da realizzare. Questo problema è stato completamente risolto dal nuovissimo ed innovativo banco SteelMax con sistema di sollevamento idraulico integrato.

Il tavolo SteelMax idraulico consente una regolazione dell'altezza da 470 a 1200 mm, facilitando la saldatura e l'accesso alla parte superiore del manufatto, specialmente in composizioni ingombranti che si sviluppano principalmente in verticale.

L'altezza può essere facilmente regolata tramite la pulsantiera. Il sistema di stop di emergenza è posizionato al di sotto delle spalle laterali del tavolo lungo tutto il perimetro, basterà premere il profilo in alluminio per arrestare immediatamente il movimento del tavolo.

Dettaglio tavolo da saldatura GPPH linea SteelMax elevatore



Perfetta planarità del tavolo [+/- 0,5mm]

Spessore piano 15 mm

Costruzione stabile in acciaio S355J2+N

Nervature di rinforzo saldate

Fori ø 28 mm smussati e fresati per un facile utilizzo degli accessori

3 linee di fori nelle fasce laterali alte 200 mm

Sollevamento idraulico da 470 a 1200 mm

Tempo di sollevamento del carico in 30/40 secondi

Scala incisa in griglia da 100x100mm sia sul piano che nella spalla laterale

Blocco di sicurezza lungo tutto il perimetro

Massima qualità nelle lavorazioni

Alimentato da un potente motore trifase da 2.2 kW

Dati tecnici SteelMax Elevatore 2000 x 1000 mm

Portata 3500 Kg
Diametro fori 28 mm
Griglia fori 100 x 100 mm
Spalle laterali 200 mm
Spessore piano 15 mm
Altezza regolabile piano 470 - 1200 mm
Tempo di sollevamento del carico 30 - 40 secondi
Dimensione della base 1600 x 900 mm
Alimentazione 2.2 kW 400 V
Planarità +/- 0,5 mm



Perfetta planarità


misurazione planarità longitudinale tavolo saldatura GPPH

misurazione planarità trasversale tavolo saldatura GPPH

Nelle due immagini viene mostrata la precisione della planarità dei nostri tavoli da saldatura, usando un comparatore ed una guida lineare Hiwin viene misurato il piano sia trasversalmente che longitudinalmente, la sezione più critica.




I tavoli GPPH a confronto

Scegli la gamma di tavoli per saldatura più adatta alle tue necessità.

SteelEco Idraulico SteelPlus Idraulico SteelMax Idraulico
Perfetta planarità tavolo
Fori calibrati
Prodotto con lo standard ISO 2768-1
Tre griglie di fori sui 4 lati
Spessore piano 8 mm 12 mm 15 mm
Diametro fori ø 16 mm ø 16 mm ø 28 mm
Fori smussati / Fresati
Profilo gambe Idrauliche Idrauliche Idrauliche
Bordi piano di lavoro fresati



Realizzato con attenzione al dettaglio e materiali di prima qualità


superficie tavolo saldatura SteelMax idraulico GPPH

Il tavolo è realizzato con acciaio S355J2+N accuratamente selezionato. A seconda del lotto, il piano di lavoro può apparire in tonalità di blu e grigio scuro.

Questo non influisce in alcun modo sulla sua qualità o struttura e al contrario viene mantenuto in questo modo per eliminare problemi dovuti a luminosità e conduttività.

La decapatura utilizzata per uniformare la superficie del tavolo renderebbe il tavolo troppo luminoso che provocherebbe al flash durante la saldatura di rimbalzare e rendere difficile la lavorazione. Allo stesso modo verniciare la superficie ridurrebbe la conduttività.

Il tavolo è rivestito con una soluzione a base di olio che lo protegge durante il trasporto ed il primo utilizzo. In seguito è consigliato l'utilizzo di agenti anti-adesivo per impedire l’adesione di schizzi di saldatura al tavolo.



La consegna per questo prodotto è prevista in 1/2 settimane circa.


La gamma GPPH per la saldatura professionale
Con l'ampia gamma di accessori e sistemi di fissaggio GPPH potrai realizzare anche le saldature più difficili impiegando la metà del tempo.
All'interno del nostro catalogo online potrai trovare perni di serraggio, distanziali, squadre di battuta, goniometro e molti altri accessori tutti realizzati in materiale alta qualità e compatibili con i principali tavoli da saldatura presenti sul mercato.

Scegliere un tavolo di saldatura ti permetterà di ridurre i tempi di set-up e preparazione del semilavorato, garantendoti allo stesso tempo una lavorazione di elevata precisione evitando errori e sprechi.


Accessori tavolo saldatura GPPH
GPPHTXWT.PROXL2010
3 Articoli

Scheda tecnica

Norme
ISO 2768-1
Marcatura
CE
Materiale
Acciaio S355J2+N
Dimensioni piano
2000 x 1000 mm
Diametro fori
28 mm
Griglia
100 mm
Portata
3500 Kg
Spessore piano
15 mm
