Banco per saldatura SteelEco idraulico GPPH 1,2x1,2mt spessore 8mm, fori 16mm
4.252,50 € +iva
Risparmia 10%
5.188,05 € iva inclusa
4.725,00 €
Superficie perfettamente piana

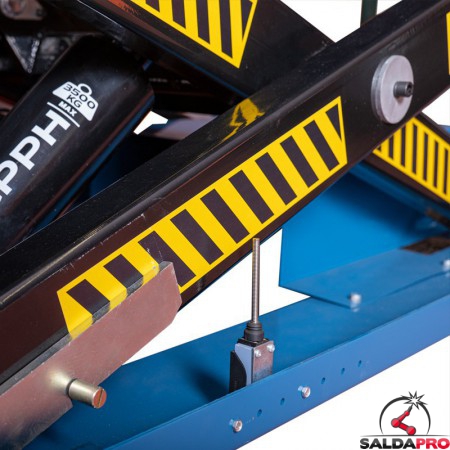

Sistema di sollevamento idraulico
In acciaio S355J2+N
Portata massima di 650 Kg
Griglia fori 100x100mm
Spessore piano di 8 mm
Altezza regolabile tra 435 e 1140 mm
Spalle da 200 mm con fori
Tavolo da saldatura SteelEco 1200x1200mm GPPH con sistema di sollevamento idraulico, fori da 16mm e carico massimo di 650 Kg. Utilizzabile in ogni ramo dell'industria del metallo come costruzione, produzione di macchinari e automotive.
I tavoli da saldatura sono ormai da anni riconosciuti in ogni industria del metallo come un elemento indispensabile in grado di migliorare le linee produttive sia in termini di tempo che di qualità del manufatto.
Questi infatti garantiscono una produzione semplificata di singoli prodotti, velocizzano la realizzazione sia di prototipi che di pezzi in serie andando a diminuire sensibilmente i tempi di set-up ed il tasso di errore.
Quello che mancava ai classici tavoli da saldatura era la flessibilità di adattarsi al manufatto da realizzare. Questo problema è stato completamente risolto dal nuovissimo ed innovativo banco SteelEco con sistema di sollevamento idraulico integrato.
Il tavolo SteelEco idraulico consente una regolazione dell'altezza da 435 a 1140 mm, facilitando la saldatura e l'accesso alla parte superiore del manufatto, specialmente in composizioni ingombranti che si sviluppano principalmente in verticale.
Con un sistema di fori da 16 mm di diametro ed uno spessore del piano da 8 mm, i tavoli della linea SteelEco sono i più economici della categoria, ma dotati di tutte le caratteristiche qualitative indispensabili per una perfetta lavorazione.

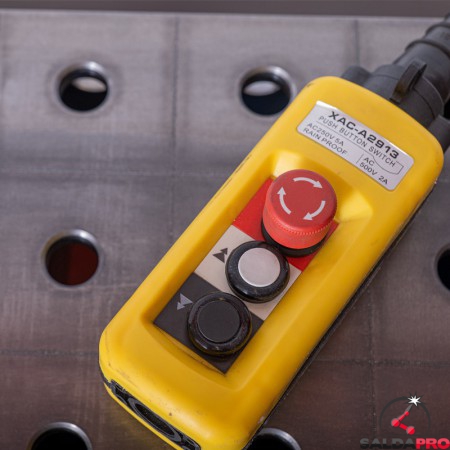

L'altezza può essere facilmente regolata tramite la pulsantiera. Il sistema di stop di emergenza è posizionato al di sotto delle spalle laterali del tavolo lungo tutto il perimetro, basterà premere il profilo in alluminio per arrestare immediatamente il movimento del tavolo.
Perfetta planarità del tavolo [+/- 0,5mm]
Spessore piano 8 mm
Costruzione stabile in acciaio S355J2+N
Nervature di rinforzo saldate
Fori da 16 mm di diametro
3 linee di fori nelle fasce laterali alte 200 mm
Sollevamento idraulico da 435 a 1140 mm
Tempo di sollevamento del carico in 20/25 secondi
Scala incisa in griglia da 100x100mm sia sul piano che nella spalla laterale
Blocco di sicurezza lungo tutto il perimetro
Massima qualità nelle lavorazioni
Alimentato da un potente motore trifase da 1.1 kW
Tolleranza dell'inclinazione sulla parete laterale dalla parte superiore a quella inferiore è di 0.3°
Dati tecnici SteelEco Elevatore 1200 x 1200 mm
| Portata | 650 Kg |
| Diametro fori | 16 mm |
| Griglia fori | 100 x 100 mm |
| Spalle laterali | 200 mm |
| Spessore piano | 8 mm |
| Altezza regolabile piano | 435 - 1140 mm |
| Tempo di sollevamento del carico | 20 - 25 secondi |
| Dimensione della base | 1240 x 640 mm |
| Alimentazione | 1.1 kW 400 V |
| Planarità | +/- 0,5 mm |
Perfetta planarità
Nelle due immagini viene mostrata la precisione della planarità dei nostri tavoli da saldatura, usando un comparatore ed una guida lineare Hiwin viene misurato il piano sia trasversalmente che longitudinalmente, la sezione più critica.
La tolleranza dell'inclinazione sulla parete laterale dalla parte superiore a quella inferiore è di 0.3°
I tavoli GPPH a confronto
Scegli la gamma di tavoli per saldatura più adatta alle tue necessità.
| SteelEco Idraulico | SteelPlus Idraulico | SteelMax Idraulico | |
| Perfetta planarità tavolo | |||
| Fori calibrati | |||
| Prodotto con lo standard ISO 2768-1 | |||
| Tre griglie di fori sui 4 lati | |||
| Spessore piano | 8 mm | 12 mm | 15 mm |
| Diametro fori | ø 16 mm | ø 16 mm | ø 28 mm |
| Fori smussati / Fresati | |||
| Profilo gambe | Idrauliche | Idrauliche | Idrauliche |
| Bordi piano di lavoro fresati |
Realizzato con attenzione al dettaglio e materiali di prima qualità
Il tavolo è realizzato con acciaio S355J2+N accuratamente selezionato. A seconda del lotto, il piano di lavoro può apparire in tonalità di blu e grigio scuro.
Questo non influisce in alcun modo sulla sua qualità o struttura e al contrario viene mantenuto in questo modo per eliminare problemi dovuti a luminosità e conduttività.
La decapatura utilizzata per uniformare la superficie del tavolo renderebbe il tavolo troppo luminoso che provocherebbe al flash durante la saldatura di rimbalzare e rendere difficile la lavorazione. Allo stesso modo verniciare la superficie ridurrebbe la conduttività.
Il tavolo è rivestito con una soluzione a base di olio che lo protegge durante il trasporto ed il primo utilizzo. In seguito è consigliato l'utilizzo di agenti anti-adesivo per impedire l’adesione di schizzi di saldatura al tavolo.
La consegna per questo prodotto è prevista in 1/2 settimane circa.
La gamma GPPH per la saldatura professionale
Con l'ampia gamma di accessori e sistemi di fissaggio GPPH potrai realizzare anche le saldature più difficili impiegando la metà del tempo.
All'interno del nostro catalogo online potrai trovare perni di serraggio, distanziali, squadre di battuta, goniometro e molti altri accessori tutti realizzati in materiale alta qualità e compatibili con i principali tavoli da saldatura presenti sul mercato.
Scegliere un tavolo di saldatura ti permetterà di ridurre i tempi di set-up e preparazione del semilavorato, garantendoti allo stesso tempo una lavorazione di elevata precisione evitando errori e sprechi.
GPPHTXWT.ECOS1212
3 Articoli
Scheda tecnica
- Norme
- ISO 2768-1
- Marcatura
- CE
- Materiale
- Acciaio S355J2+N
- Dimensioni piano
- 1200 x 1200 mm
- Diametro fori
- 16 mm
- Griglia
- 100 mm
- Portata
- 650 Kg
- Spessore piano
- 8 mm
