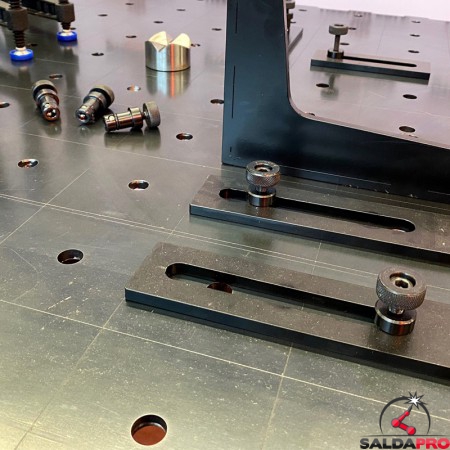

  • accessori tavolo saldatura SteelEco GPPH
  • dettaglio spalla laterale tavolo saldatura SteelEco GPPH
  • dettaglio spalla laterale tavolo saldatura SteelEco GPPH

Banco per saldatura SteelEco GPPH 2,4x1,2mt spessore 8mm, fori 16mm

GPPH
2.520,00 € +iva

3.074,40 € iva inclusa

Superficie perfettamente piana
Altezza regolabile 880-930mm
In acciaio S355J2+N
Design modulare
Portata massima di 1500 Kg
Fori da 16 mm di diametro
Spessore piano di 8 mm
Spalle da 200 mm con fori

Quantità

Tavolo da saldatura SteelEco 2400x1200mm marca GPPH con sistema di fori 16mm e carico massimo di 1500 Kg. Utilizzabile in ogni ramo dell'industria del metallo come costruzione, produzione di macchinari e automotive.



I tavoli da saldatura della linea Eco sono i più economici della categoria, ma dotati di tutte le caratteristiche qualitative indispensabili per una perfetta lavorazione. Il sistema di fori da 16mm su griglia 100x100mm consente un bloccaggio preciso e sicuro degli elementi da saldare.

Utilizzato principalmente nelle officine e nel settore della carpenteria metallica, il tavolo modulare per saldatura offre una soluzione rapida e precisa sia per la lavorazione di semplici costruzioni 2D che per lavorazioni complesse e di grandi dimensioni.

Oltre alla produzione semplificata di singoli prodotti, i tavoli per saldatura offrono il meglio di se nella produzione in serie diminuendo notevolmente i tempi di set-up ed il tasso di errore.

dettaglio tavolo saldatura GPPH



6 gambe in tubolare da 60x60 mm

Spessore piano 8 mm

Realizzato in acciaio S355J2+N

Fori diametro ø 16 mm tagliati al laser per un facile utilizzo degli accessori

3 linee di fori nelle fasce laterali alte 200 mm

Scala incisa in griglia da 100x100 mm

Altezza regolabile del piano da 880-930 mm

Possibilità di richiedere la cover in acciaio INOX (non compresa nel prezzo)

Rinforzi interni saldati per una maggiore stabilità

Massima qualità nelle lavorazioni

Dati tecnici SteelEco 2400 x 1200 mm

Altezza spalle laterali 200 mm
Portata 1500 Kg (250Kg per gamba)
N° Gambe 6 da 60 x 60 mm
Diametro fori 16 mm
Altezza regolabile piano 880 - 930 mm
Spessore piano 8 mm
Griglia 100 x 100 mm



Perfetta planarità


misurazione planarità longitudinale tavolo saldatura GPPH

misurazione planarità trasversale tavolo saldatura GPPH

Nelle due immagini viene mostrata la precisione della planarità dei nostri tavoli da saldatura, usando un comparatore ed una guida lineare Hiwin viene misurato il piano sia trasversalmente che longitudinalmente, la sezione più critica.








Gambe con piedi regolabili, massima stabilità del tavolo


I tavoli per saldatura della serie SteelEco sono dotati di gambe in tubolare quadro da 60 x 60 mm. Queste garantiscono una grandissima stabilità e solidità durante la saldatura e l'assemblaggio, anche quando si lavora su componenti estremamente pesanti.

Le gambe, quando dotate di piedini di livellamento, risultano essere la migliore soluzione per chi necessita di una postazione di lavoro fissa e che massimizzi la stabilità. Il piede fornisce una presa sicura sulla superficie d'appoggio, in modo che l'operatore possa concentrarsi sulla saldatura o sull'assemblaggio del manufatto.

Ognuna delle 6 gambe del tavolo di saldatura SteelEco fornisce una capacità di carico massima di 250 Kg, per un totale di 1500 Kg.

Dettaglio gambe base tavolo saldatura SteelEco GPPH
Dettaglio gambe con piedini tavolo saldatura SteelEco GPPH







I tavoli GPPH a confronto

Scegli la gamma di tavoli per saldatura più adatta alle tue necessità.

Steel Eco Steel PLUS Steel MAX
Perfetta planarità tavolo
Fori calibrati
Prodotto con lo standard ISO 2768-1
Tre griglie di fori sui 4 lati
Spessore piano 8 mm 12 mm 15 mm
Diametro fori ø 16 mm ø 16 mm ø 28 mm
Fori smussati / Fresati
Profilo gambe 60x60 mm 80x80 mm 100x100 mm
Bordi piano di lavoro fresati
Capacità di carico 250Kg per gamba 500Kg per gamba 700Kg per gamba



Realizzato con attenzione al dettaglio e materiali di prima qualità


Vista laterale tavolo saldatura GPPH

Il tavolo è realizzato con acciaio S355J2+N accuratamente selezionato. A seconda del lotto, il piano di lavoro può apparire in tonalità di blu e grigio scuro. Questo non influisce in alcun modo sulla sua qualità o struttura e al contrario viene mantenuto in questo modo per eliminare problemi dovuti a luminosità e conduttività.

La decapatura utilizzata per uniformare la superficie del tavolo renderebbe il tavolo troppo luminoso che provocherebbe al flash durante la saldatura di rimbalzare e rendere difficile la lavorazione. Allo stesso modo verniciare la superficie ridurrebbe la conduttività.

Il tavolo è rivestito con una soluzione a base di olio che lo protegge durante il trasporto ed il primo utilizzo. In seguito è consigliato l'utilizzo di agenti anti-adesivo per impedire l’adesione di schizzi di saldatura al tavolo.



La consegna per questo prodotto è prevista in 1/2 settimane circa.






La gamma GPPH per la saldatura professionale
Con l'ampia gamma di accessori e sistemi di fissaggio GPPH potrai realizzare anche le saldature più difficili impiegando la metà del tempo.
All'interno del nostro catalogo online potrai trovare perni di serraggio, distanziali, squadre di battuta, goniometro e molti altri accessori tutti realizzati in materiale alta qualità e compatibili con i principali tavoli da saldatura presenti sul mercato.

Scegliere un tavolo di saldatura ti permetterà di ridurre i tempi di set-up e preparazione del semilavorato, garantendoti allo stesso tempo una lavorazione di elevata precisione evitando errori e sprechi.


Accessori tavolo saldatura GPPH
GPPHTWT.ECO.240120
5 Articoli

Scheda tecnica

Peso
340 kg
Norme
ISO 2768-1
Marcatura
CE
Materiale
Acciaio S355J2+N
Dimensioni piano
2400 x 1200 mm
Altezza tavolo
880 - 930 mm
Diametro fori
16 mm
Griglia
100 mm
Portata
1500 Kg
Spessore piano
8 mm
Tipologia Gambe Tavoli
Gambe Standard
