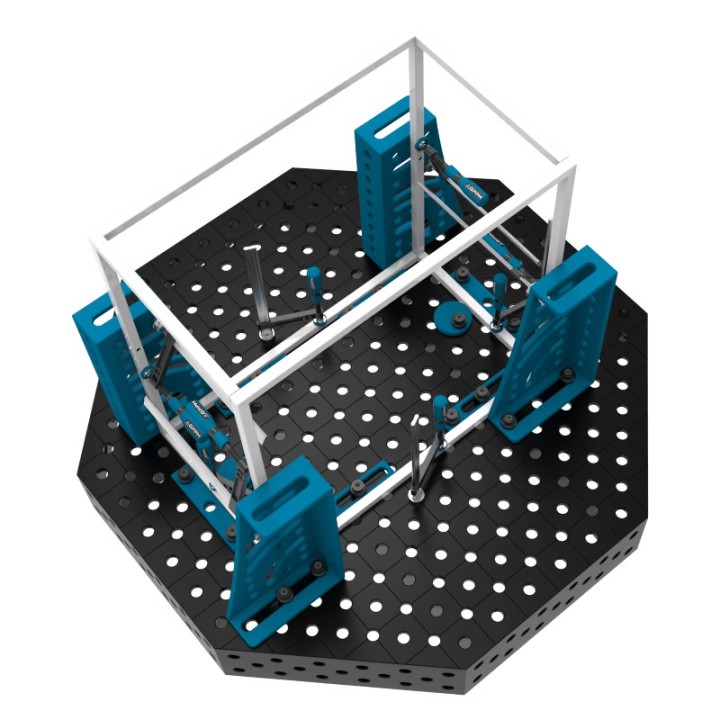

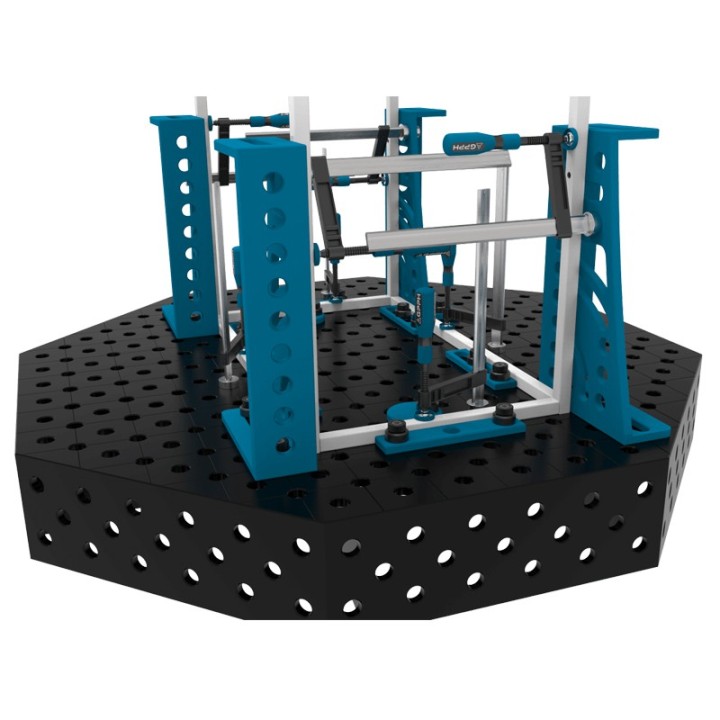

Tavolo saldatura ottagonale GPPH SteelPlus OCT 1,4x1,4mt spessore 12mm, fori 16mm su griglia 50x50mm
3.400,00 € +iva
4.148,00 € iva inclusa
Dimensione di 1.400 x 1.400 mm
Design ottagonale studiato per la saldatura robotizzata
Ottimizzazione dello spazio di lavoro
Spalle laterali con 3 linee di fori
Piano da 12 mm di spessore
Fori da 16 mm predisposti in griglia 50 x 50 mm
Facilitare integrazione dei sistemi di automazione
Robusta struttura in acciaio S355J2+N
Ideale per la produzioni in serie

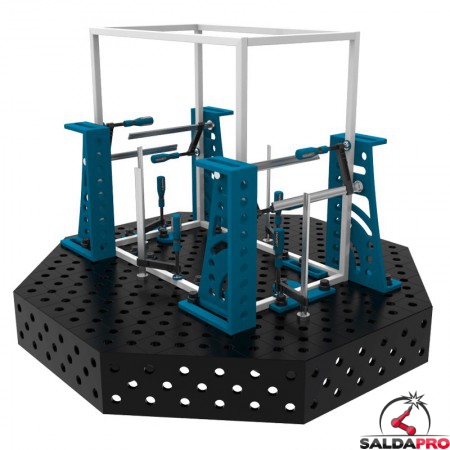

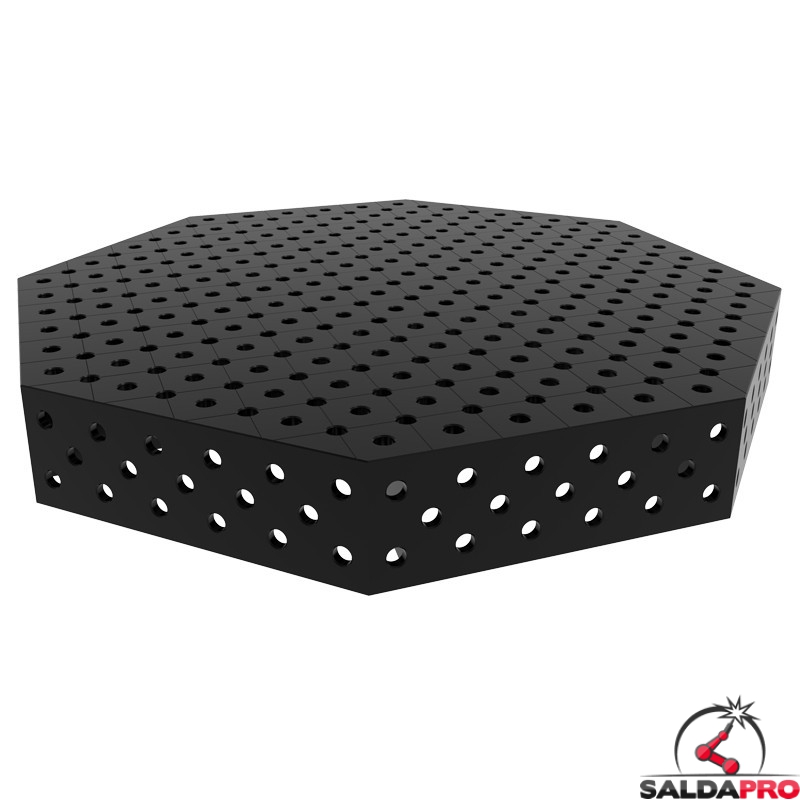

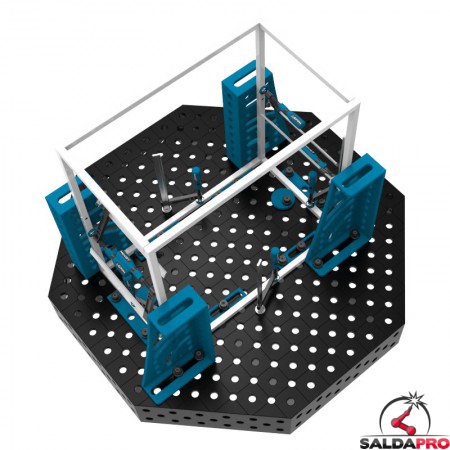

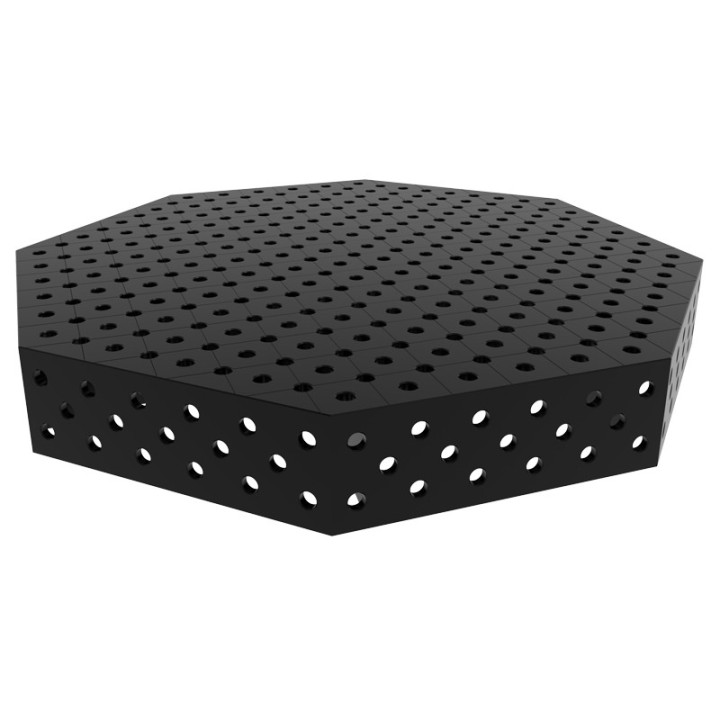

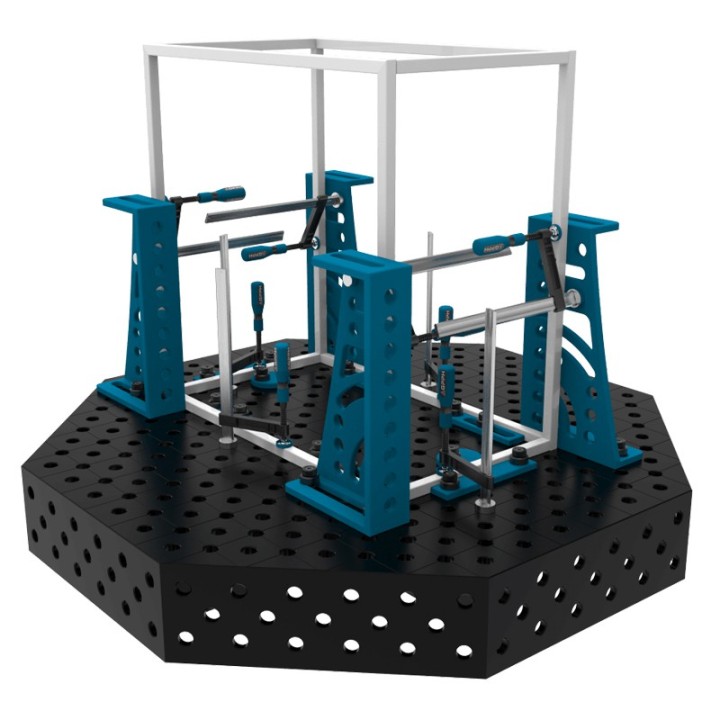

Tavolo da saldatura ottagonale GPPH SteelPlus OCT 1.400 x 1.400 mm con sistema di fori 16mm predisposti su griglia 50 x 50 mm. Soluzione ottimizzata per l'integrazione di sistemi di automazione dei processi di saldatura.

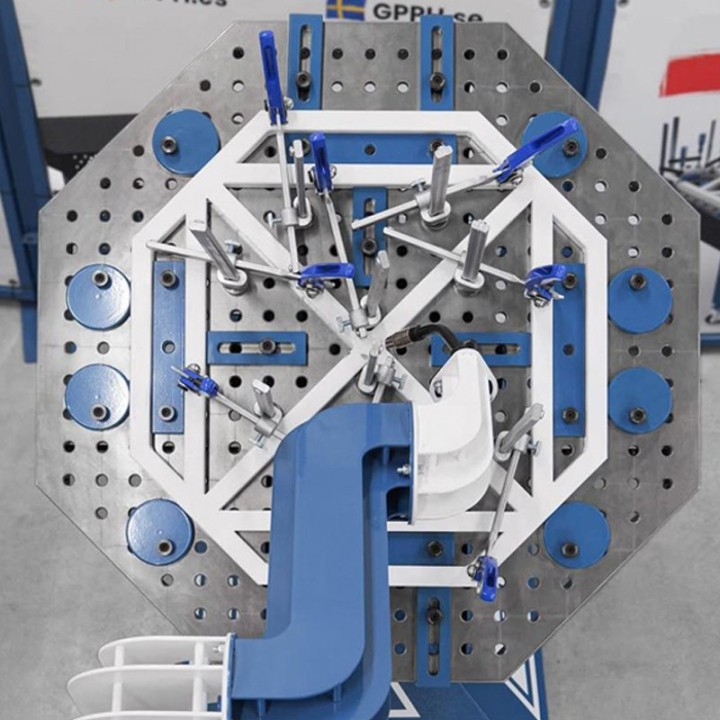

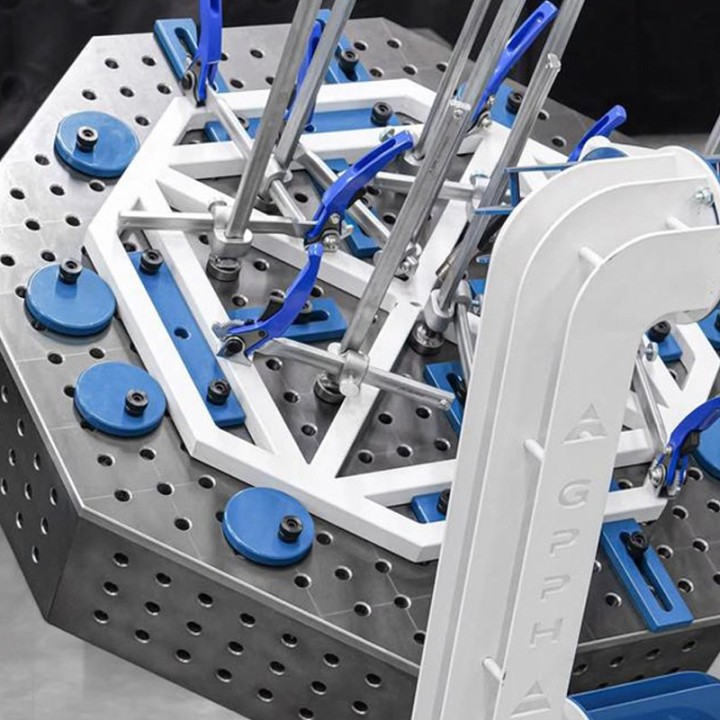

I tavoli da saldatura GPPH SteelPlus OCT rappresentano una soluzione avanzata e versatile, progettata per ottimizzare gli spazi di lavoro grazie alla loro particolare struttura ottagonale. Questa conformazione unica li rende perfettamente compatibili con diverse tipologie di robot per la saldatura, facilitando l’integrazione nei moderni sistemi di automazione industriale.
Pensati per aziende che puntano a incrementare precisione e produttività, i tavoli SteelPlus OCT trovano applicazione ideale nei settori automobilistico, aerospaziale e nelle costruzioni metalliche, dove affidabilità e velocità sono fondamentali.

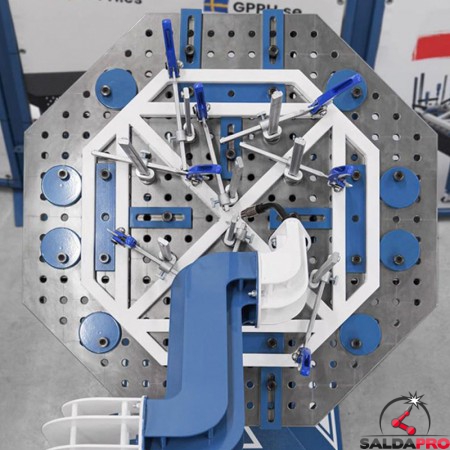

Ogni tavolo è equipaggiato con fori di fissaggio e punti di montaggio studiati appositamente per supportare l'installazione rapida di sistemi di saldatura robotizzata. Questo consente di ridurre i tempi di avvio delle linee produttive e di semplificare notevolmente le operazioni quotidiane.
Integrare i tavoli SteelPlus OCT nel proprio ciclo produttivo significa ottenere una gestione più efficiente sia delle lavorazioni singole che delle produzioni in serie. Ne derivano minori tempi di set-up, una riduzione significativa degli errori e una qualità costante del risultato finale. In altre parole, un investimento strategico per chi vuole portare la propria azienda a un livello superiore in termini di automazione e competitività.
Installazione rapida di sistemi di saldatura robotizzata
Spessore piano 12 mm
Robusta struttura in acciaio S355J2+N
Eccellente conduttività elettrica per condizioni ottimali di saldatura
Fori diametro ø16 mm predisposti in griglia da 50 x 50 mm
3 linee di fori nelle fasce laterali alte 200 mm
Uso ottimale dello spazio di lavoro
Perfetta planarità con un margine di solo +/- 0,3mm
Posizionamento preciso dei pezzi da saldare
Tolleranza dell'inclinazione tra parete laterale e superiore/inferiore è di 0.3°
Dati tecnici SteelPlus OCT 1.400 x 1.400 mm
| Diametro fori | 16 mm |
| Spessore piano | 12 mm |
| Spalle laterali | 200 mm |
| Tolleranza di planarità del tavolo | ± 0,3 mm |
| Tolleranza del foro | ± 0,5 mm |
| Griglia | 50 x 50 mm |
| Fori smussati/fresati | Si |
Sistema fori da 16 mm su griglia 50x50mm

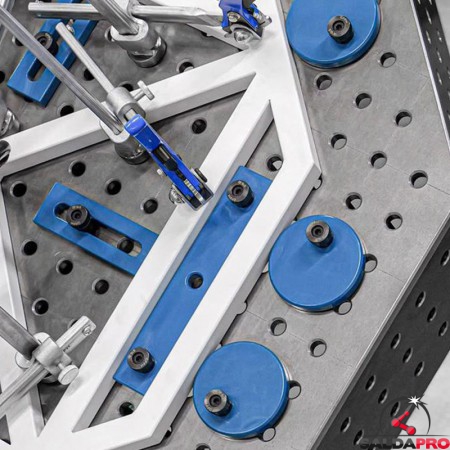

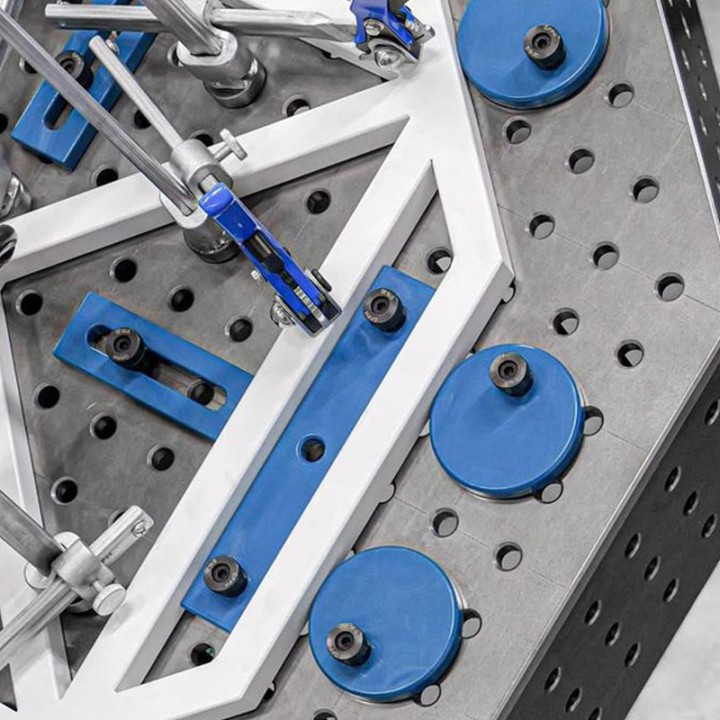

La superficie e le spalle laterali dei tavoli per saldatura SteelPlus OCT si contraddistinguono per il loro sistema di fori da 16 mm predisposti in una griglia 50 x 50 mm.
Il sistema con fori da 16 mm risulta perfetto per lavori su strutture piccole e leggere che richiedono una maggiore precisione. È molto popolare in tutte quelle lavorazioni dove il bloccaggio preciso degli utensili è essenziale per ottenere risultati di saldatura eccellenti.
L'elevato numero di fori dato dalla foratura 50 x 50 mm assicura una grande flessibilità di posizionamento degli elementi di bloccaggio, fondamentale nelle composizioni più complesse ed intricate.
I fori sono fresati e smussati in modo da facilitare il posizionamento ed il montaggio degli utensili di serraggio e impedire infortuni del saldatore. Questo si traduce in una maggiore produttività e qualità del lavoro.
Superficie perfettamente piana per risultati di altissima precisione
I tavoli da saldatura della serie SteelPlus OCT sono progettati per garantire una stabilità eccezionale e prestazioni costanti nel tempo. Il segreto risiede nella particolare struttura interna del piano, rinforzata da robuste nervature che sostengono il tavolo, evitando deformazioni e assicurando un appoggio sempre solido.
Questa caratteristica permette di mantenere la geometria originale del piano anche in condizioni di utilizzo intensivo e con carichi elevati, offrendo così un supporto affidabile per ogni tipo di lavorazione.
La planarità è un aspetto cruciale nella saldatura professionale, per questo i tavoli SteelPlus OCT vantano una tolleranza di soli ±0,3 mm sull'intera superficie. Un risultato che dimostra l'attenzione al dettaglio, la qualità costruttiva e la cura con cui ogni tavolo viene realizzato.
Nelle due immagini viene mostrata la precisione della planarità dei nostri tavoli da saldatura, usando un comparatore ed una guida lineare Hiwin viene misurato il piano sia trasversalmente che longitudinalmente, la sezione più critica.
La tolleranza dell'inclinazione sulla parete laterale dalla parte superiore a quella inferiore è di 0.3°
Caratteristiche a Confronto
Non sei sicuro su quale tavolo da saldatura sia più adatto alle tue esigenze? Nella tabella sottostante sono messe a confronto le caratteristiche principali che contraddistinguono le varie serie di tavoli da saldatura GPPH.
| SteelPlus OCT | SteelMax OCT | |
| Planarità tavolo | ±0,3 mm | ±0,3 mm |
| Bordi fresati | ||
| Prodotto con lo standard ISO 2768-1 | ||
| Tre griglie di fori sui 4 lati | ||
| Spessore piano | 12 mm | 15 mm |
| Diametro fori | ø 16 mm | ø 28 mm |
| Fori smussati / Fresati |
Qualità costruttiva e materiali di alto livello
I tavoli SteelPlus OCT sono realizzati in robusto acciaio S355J2+N, selezionato con cura per garantire resistenza e lunga durata. La superficie del piano di lavoro può presentarsi in tonalità di blu oppure grigio scuro, una caratteristica che non compromette in alcun modo la solidità o le prestazioni del tavolo. Al contrario, questa scelta cromatica è pensata per ottimizzare la resa durante la saldatura, evitando problemi legati alla riflessione della luce e alla conduttività.
Un trattamento di decapaggio, che renderebbe il piano troppo chiaro e riflettente, causerebbe infatti il fastidioso effetto di rimbalzo del flash di saldatura, rendendo più complesso il lavoro. Allo stesso modo, un'eventuale verniciatura superficiale ridurrebbe la conduttività elettrica del piano, ostacolando la corretta esecuzione delle lavorazioni.
Per garantire la massima protezione, ogni tavolo viene rivestito con una soluzione protettiva utile sia durante il trasporto sia nelle prime fasi di utilizzo. Successivamente, si consiglia di applicare regolarmente prodotti anti-adesivi specifici, che impediscono agli schizzi di saldatura di attaccarsi alla superficie, preservando così la funzionalità e la durata del piano di lavoro.
La consegna per questo prodotto è prevista in 1/2 settimane circa.
La gamma GPPH per la saldatura professionale
Con l'ampia gamma di accessori e sistemi di fissaggio GPPH potrai realizzare anche le saldature più difficili impiegando la metà del tempo.
All'interno del nostro catalogo online potrai trovare perni di serraggio, distanziali, squadre di battuta, goniometro e molti altri accessori tutti realizzati in materiale alta qualità e compatibili con i principali tavoli da saldatura presenti sul mercato.
Scegliere un tavolo di saldatura ti permetterà di ridurre i tempi di set-up e preparazione del semilavorato, garantendoti allo stesso tempo una lavorazione di elevata precisione evitando errori e sprechi.
