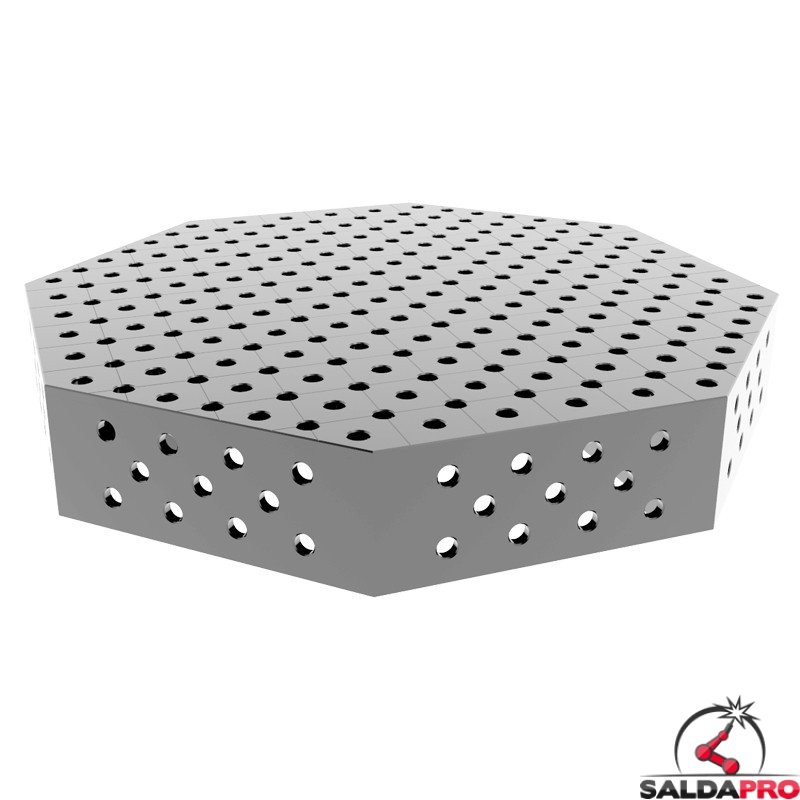

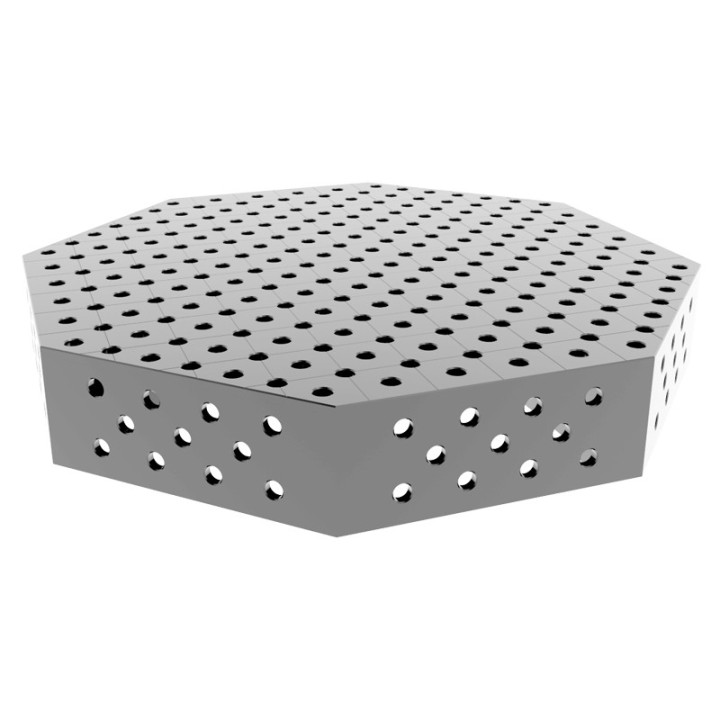

Tavolo saldatura ottagonale GPPH SteelPlus INOX OCT 1,2x1,2mt spessore 12mm, fori 16mm su griglia 50x50mm
4.928,00 € +iva
6.012,16 € iva inclusa
Dimensione di 1.200 x 1.200 mm
Design ottagonale studiato per la saldatura robotizzata
Ottimizzazione dello spazio di lavoro
Spalle laterali con 3 linee di fori
Piano da 12 mm di spessore
Fori da 16 mm predisposti in griglia 50 x 50 mm
Facilitare integrazione dei sistemi di automazione
Robusta struttura in acciaio inox AISI 304
Bassa resistenza elettrica
Ideale per la produzioni in serie
Migliore lavorazione di materiali sensibili e a rischio contaminazione
Tavolo da saldatura ottagonale GPPH SteelPlus INOX OCT 1.200 x 1.200 mm con sistema di fori 16mm predisposti su griglia 50 x 50 mm e struttura in acciaio inox AISI 304 ideale per la saldatura di materiali sensibili e a rischio contaminazione. Soluzione che consente di incrementare la produttività grazie alla possibilità di integrare sistemi robotizzati di saldatura.

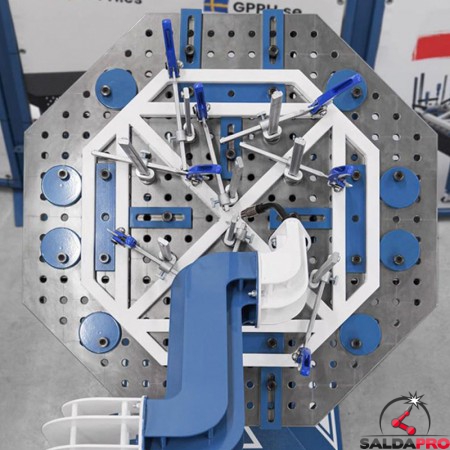

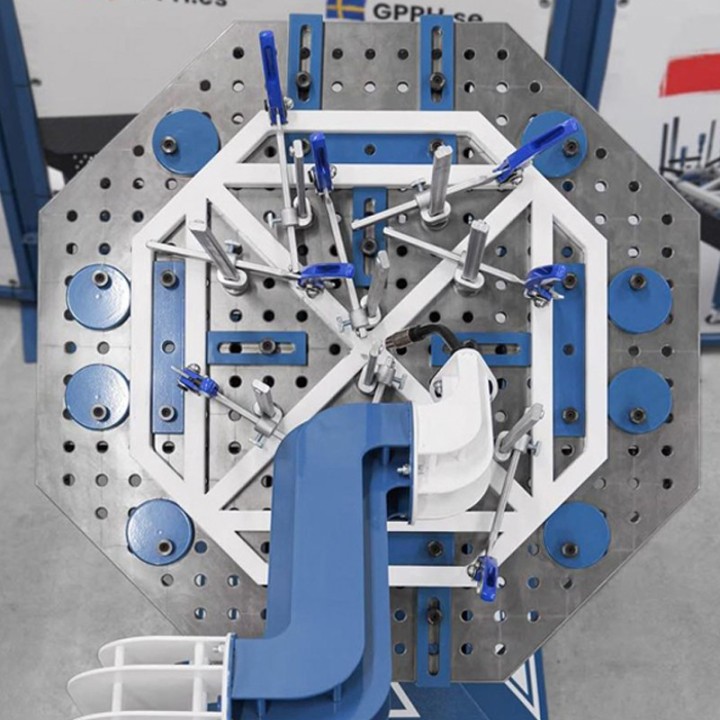

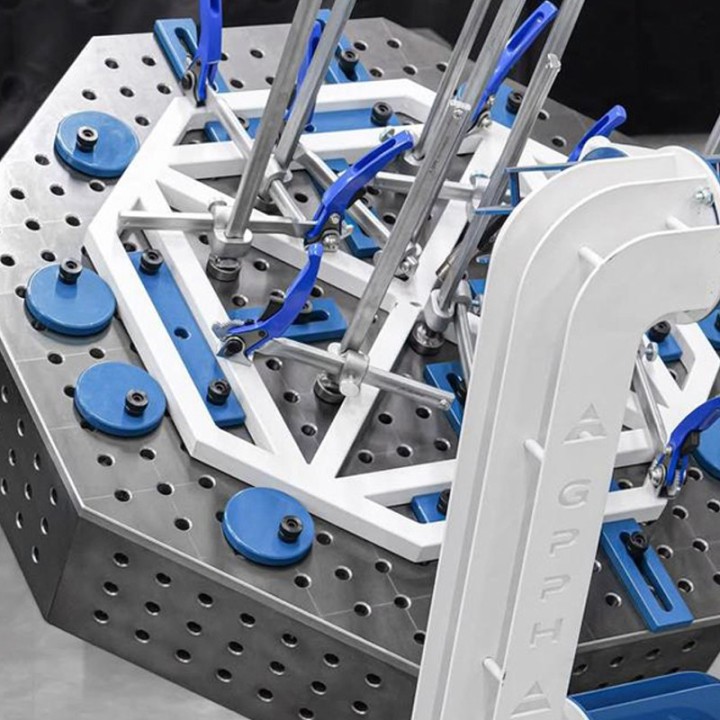

I tavoli da saldatura GPPH SteelPlus INOX OCT rappresentano una soluzione avanzata e versatile, progettata per ottimizzare gli spazi di lavoro grazie alla loro particolare struttura ottagonale. Questa conformazione unica li rende perfettamente compatibili con diverse tipologie di robot per la saldatura, facilitando l'integrazione nei moderni sistemi di automazione industriale.
Pensati per aziende che puntano a incrementare precisione e produttività, i tavoli SteelPlus INOX OCT grazie alla loro struttura in acciaio inox AISI 304 trovano la loro applicazione ideale nelle aziende che producono per i settori farmaceutici, petrolchimici e alimentari. Tutti settori che richiedono l'utilizzo di manufatti in acciaio inossidabile e alluminio, materiali che richiedono una maggiore precauzione nella lavorazione in quanto soggetti a contaminazione.

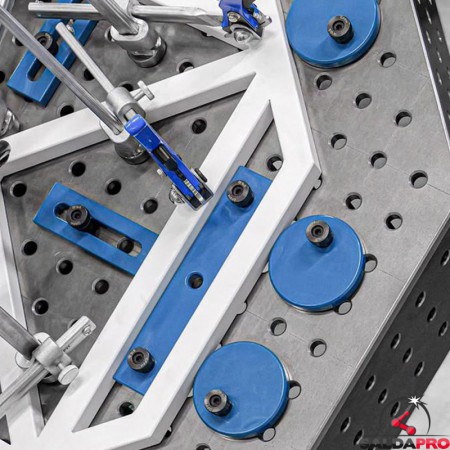

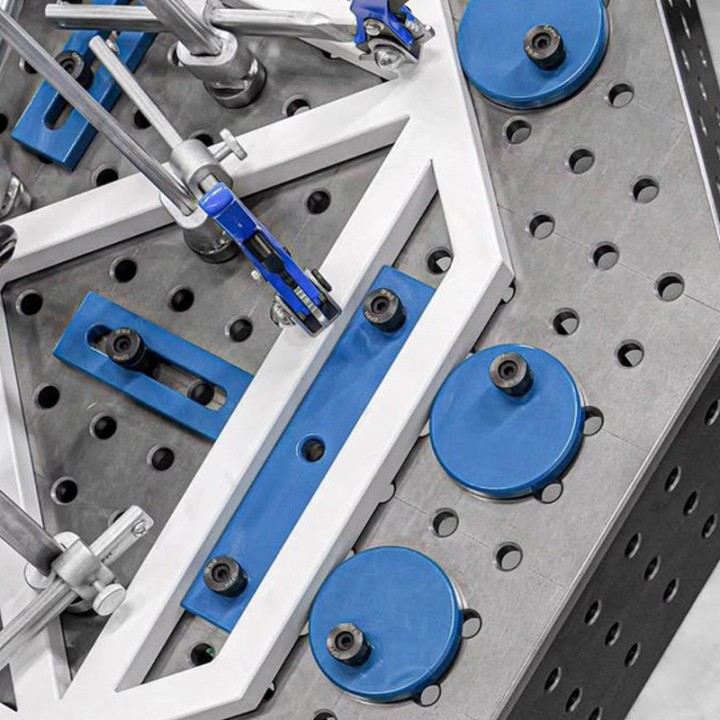

Ogni tavolo è equipaggiato con fori di fissaggio e punti di montaggio studiati appositamente per supportare l'installazione rapida di sistemi di saldatura robotizzata. Questo consente di ridurre i tempi di avvio delle linee produttive e di semplificare notevolmente le operazioni quotidiane.
Integrare i tavoli SteelPlus INOX OCT nel proprio ciclo produttivo significa ottenere una gestione più efficiente sia delle lavorazioni singole che delle produzioni in serie. Ne derivano minori tempi di set-up, una riduzione significativa degli errori e una qualità costante del risultato finale. In altre parole, un investimento strategico per chi vuole portare la propria azienda a un livello superiore in termini di automazione e competitività.
Installazione rapida di sistemi di saldatura robotizzata
Spessore piano 12 mm
Robusta struttura in acciaio inox AISI 304
Bassa resistenza elettrica
Ideale per la lavorazione di materiali a rischio contaminazione
Fori diametro ø16 mm predisposti in griglia da 50 x 50 mm

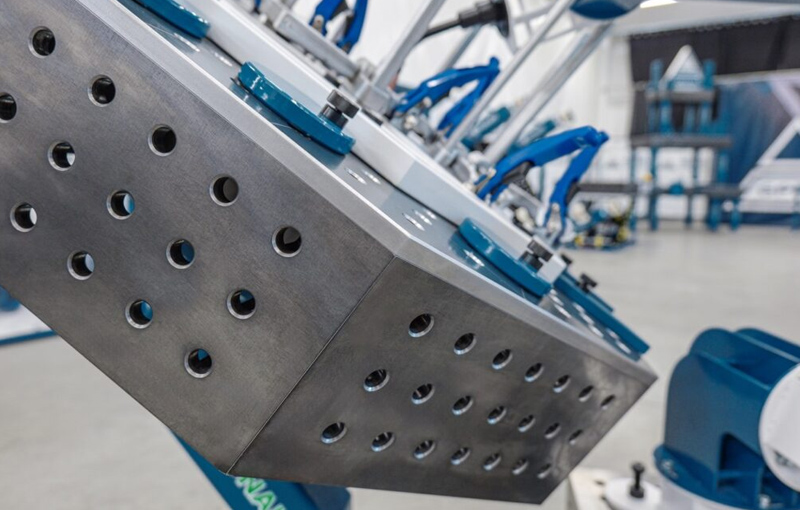

3 linee di fori nelle fasce laterali alte 200 mm
Uso ottimale dello spazio di lavoro
Perfetta planarità con un margine di solo +/- 0,3mm
Posizionamento preciso dei pezzi da saldare
Tolleranza dell'inclinazione tra parete laterale e superiore/inferiore è di 0.3°
Dati tecnici SteelPlus INOX OCT 1.200 x 1.200 mm
| Diametro fori | 16 mm |
| Spessore piano | 12 mm |
| Spalle laterali | 200 mm |
| Tolleranza di planarità del tavolo | ± 0,3 mm |
| Tolleranza del foro | ± 0,5 mm |
| Griglia | 50 x 50 mm |
| Fori smussati/fresati | Si |
Sistema fori da 16 mm su griglia 100x100mm con diagonali
La superficie e le spalle laterali dei tavoli per saldatura SteelPlus INOX OCT si contraddistinguono per il loro sistema di fori da 16 mm predisposti in una griglia 100 x 100 mm con diagonali.
Il sistema con fori da 16 mm risulta perfetto per lavori su strutture piccole e leggere che richiedono una maggiore precisione. È molto popolare in tutte quelle lavorazioni dove il bloccaggio preciso degli utensili è essenziale per ottenere risultati di saldatura eccellenti.
La presenza di fori aggiuntivi lungo le diagonali del grigliato offre una maggiore flessibilità e opzioni di fissaggio degli utensili. Una scelta eccellente per chi si trova ad affrontare con frequenza progetti complessi.

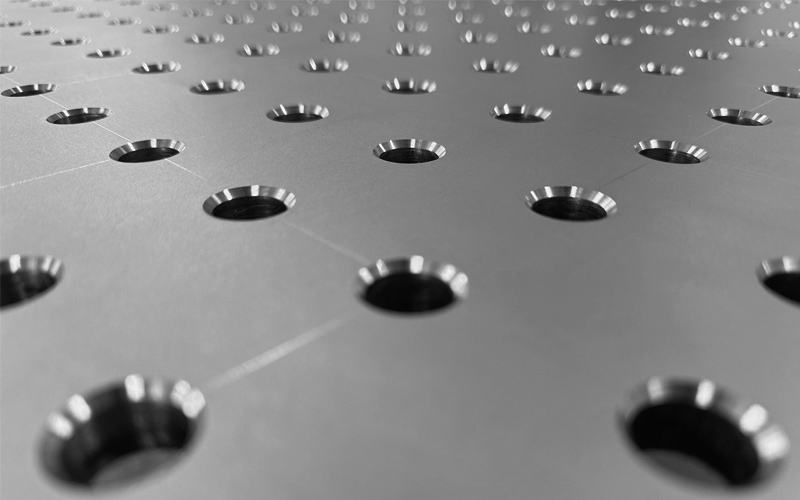

I fori sono fresati e smussati in modo da facilitare il posizionamento ed il montaggio degli utensili di serraggio e impedire infortuni del saldatore. Questo si traduce in una maggiore produttività e qualità del lavoro.
Superficie perfettamente piana per risultati di altissima precisione
I tavoli da saldatura della serie SteelPlus INOX OCT sono progettati per garantire una stabilità eccezionale e prestazioni costanti nel tempo. Il segreto risiede nella particolare struttura interna del piano, rinforzata da robuste nervature che sostengono il tavolo, evitando deformazioni e assicurando un appoggio sempre solido.
Questa caratteristica permette di mantenere la geometria originale del piano anche in condizioni di utilizzo intensivo e con carichi elevati, offrendo così un supporto affidabile per ogni tipo di lavorazione.
La planarità è un aspetto cruciale nella saldatura professionale, per questo i tavoli SteelPlus INOX OCT vantano una tolleranza di soli ±0,3 mm sull'intera superficie. Un risultato che dimostra l'attenzione al dettaglio, la qualità costruttiva e la cura con cui ogni tavolo viene realizzato.
Nelle due immagini viene mostrata la precisione della planarità dei nostri tavoli da saldatura, usando un comparatore ed una guida lineare Hiwin viene misurato il piano sia trasversalmente che longitudinalmente, la sezione più critica.
La tolleranza dell'inclinazione sulla parete laterale dalla parte superiore a quella inferiore è di 0.3°
Caratteristiche a Confronto
Non sei sicuro su quale tavolo da saldatura sia più adatto alle tue esigenze? Nella tabella sottostante sono messe a confronto le caratteristiche principali che contraddistinguono le varie serie di tavoli da saldatura GPPH.
| SteelPlus INOX OCT | SteelMax INOX OCT | |
| Planarità tavolo | ±0,3 mm | ±0,3 mm |
| Bordi fresati | ||
| Prodotto con lo standard ISO 2768-1 | ||
| Tre griglie di fori sui 4 lati | ||
| Spessore piano | 12 mm | 15 mm |
| Diametro fori | ø 16 mm | ø 28 mm |
| Fori smussati / Fresati |
Qualità costruttiva e materiali di alto livello
I tavoli SteelPlus INOX OCT sono realizzati interamente in acciaio inox AISI 304, materiale che si contraddistingue per la sua durevolezza e resistenza alla corrosione.
La loro ottima conduttività elettrica, data da una bassa resistenza elettrica (0,73 Ω mm²/m), garantisce un'eccellente efficienza nella saldatura dell'acciaio inossidabile.
Per questo motivo i tavoli SteelPlus INOX OCT possono essere utilizzati per la produzione di manufatti destinati ad una vasta gamma di settori: farmaceutica, petrolchimica fino ad arrivare al settore alimentare. Tutti ambiti in cui è richiesto il massimo livello di igiene, resistenza alla corrosione e a sostanze aggressive.
La consegna per questo prodotto è prevista in 1/2 settimane circa.
La gamma GPPH per la saldatura professionale
Con l'ampia gamma di accessori e sistemi di fissaggio GPPH potrai realizzare anche le saldature più difficili impiegando la metà del tempo.
All'interno del nostro catalogo online potrai trovare perni di serraggio, distanziali, squadre di battuta, goniometro e molti altri accessori tutti realizzati in materiale alta qualità e compatibili con i principali tavoli da saldatura presenti sul mercato.
Scegliere un tavolo di saldatura ti permetterà di ridurre i tempi di set-up e preparazione del semilavorato, garantendoti allo stesso tempo una lavorazione di elevata precisione evitando errori e sprechi.
GPPHPLUSINOXOCT03
3 Articoli
Scheda tecnica
- Peso
- 195kg
- Marcatura
- CE
- Materiale
- Acciaio inox AISI 304
- Dimensioni piano
- 1200 x 1200 mm
- Diametro fori
- 16 mm
- Griglia
- 50 mm
- Spessore piano
- 12 mm
