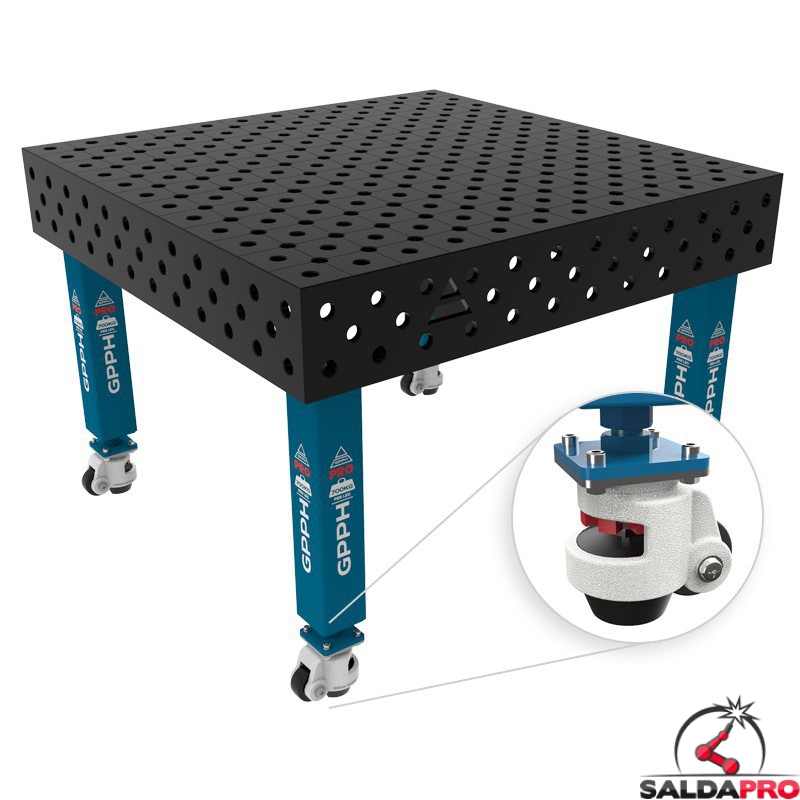

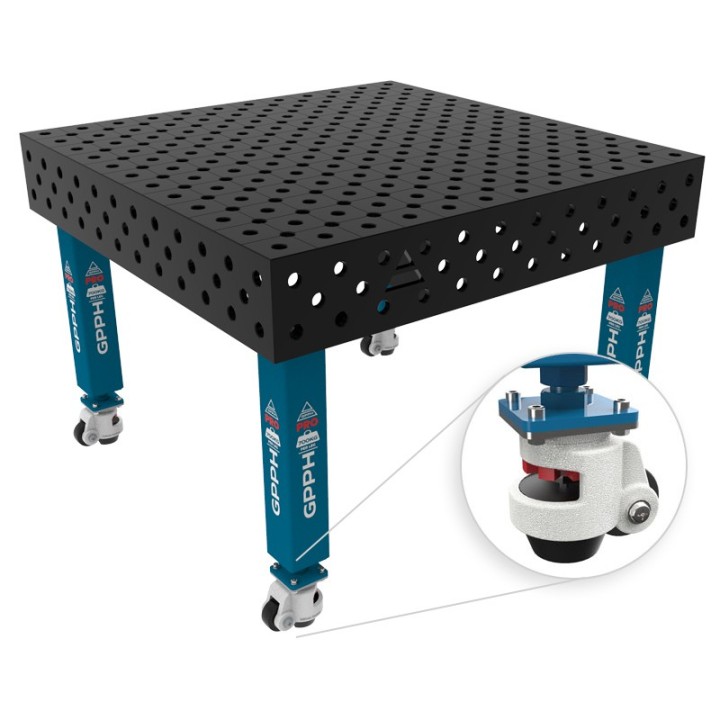

Banco per saldatura con ruote SteelMax GPPH 1,2x1,2mt spessore 15mm, fori 28mm in griglia diagonale
3.450,00 € +iva
4.209,00 € iva inclusa
Dimensione di 1.200 x 1.200 mm
Planarità con tolleranza +/- 0,3mm
Portata massima di 2.800 Kg
Spalle laterali con 3 linee di fori
Piano da 15 mm di spessore
Fori da 28 mm predisposti in griglia da 100 x 100 mm con diagonali
Gambe con ruote per la massima flessibilità di utilizzo
Robusta struttura in acciaio S355J2+N
Altezza regolabile 880 - 930 mm
Design modulare
Tavolo da saldatura GPPH SteelMax 1.200 x 1.200 mm con sistema di fori 28 mm predisposti su griglia 100 x 100 mm con diagonale e carico massimo di 2.800 Kg (700 Kg per gamba) e gambe con ruote regolabili da 880 a 930 mm. Soluzione flessibile e facile da spostare adatta ad ogni ramo dell'industria del metallo come costruzione, produzione di macchinari e automotive.
Un tavolo modulare per saldatura di alta qualità che offre una soluzione rapida e precisa sia per la semplici costruzioni 2D che per lavorazioni complesse e di grandi dimensioni. Il sistema di fori da 28mm su griglia 100x100mm con diagonale consente un bloccaggio sicuro anche di elementi di elevate dimensioni.
Oltre alla produzione semplificata di singoli prodotti, i tavoli per saldatura offrono il meglio di se nella produzione in serie diminuendo notevolmente i tempi di set-up ed il tasso di errore.
La diminuzione dei costi operativi è un altro vantaggio legato all'utilizzo dei tavoli, infatti le operazioni che richiede tempo, come la misurazione e la disposizione delle singole parti, è notevolmente semplificato e riproducibile.
4 gambe in tubolare da 100x100 mm
Spessore piano 15 mm
Realizzato in acciaio S355J2+N
Fori diametro ø 28 mm tagliati al laser predisposti su griglia 100 x 100 mm con diagonale
3 linee di fori nelle fasce laterali alte 200 mm
Scala incisa in griglia da 100x100 mm
Altezza regolabile del piano da 880-930 mm
Gambe con ruote per la massima flessibilità di utilizzo
Rinforzi interni saldati per una maggiore stabilità
Massima qualità nelle lavorazioni
Tolleranza dell'inclinazione sulla parete laterale dalla parte superiore a quella inferiore è di 0.3°
Dati tecnici SteelMax 1.200 x 1.200 mm
| Altezza spalle laterali | 200 mm |
| Portata | 2.800 Kg (700Kg per gamba) |
| N° Gambe | 4 |
| Profilo gambe | 100 x 100 mm |
| Diametro fori | 28 mm |
| Altezza regolabile piano | 880 - 930 mm |
| Spessore piano | 15 mm |
| Griglia | 100 x 100 mm con diagonale |
Perfetta planarità
Nelle due immagini viene mostrata la precisione della planarità dei nostri tavoli da saldatura, usando un comparatore ed una guida lineare Hiwin viene misurato il piano sia trasversalmente che longitudinalmente, la sezione più critica.

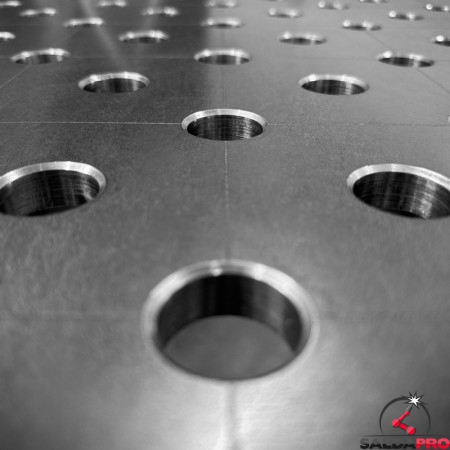

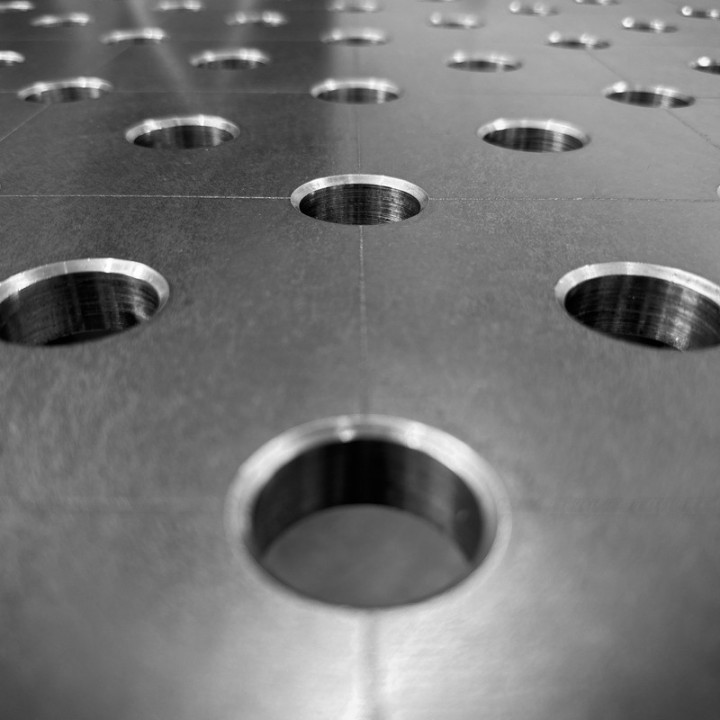

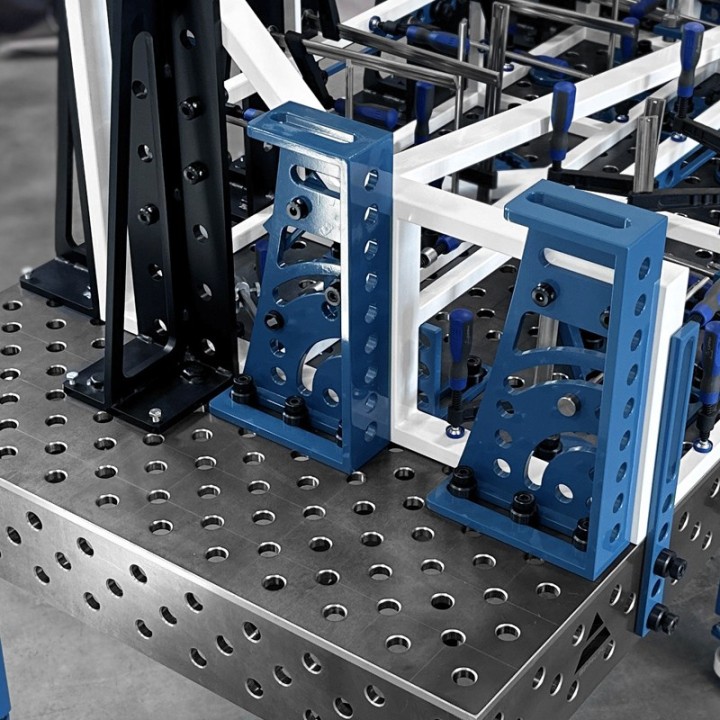

Sistema fori da 28 mm su griglia 100x100mm con diagonale

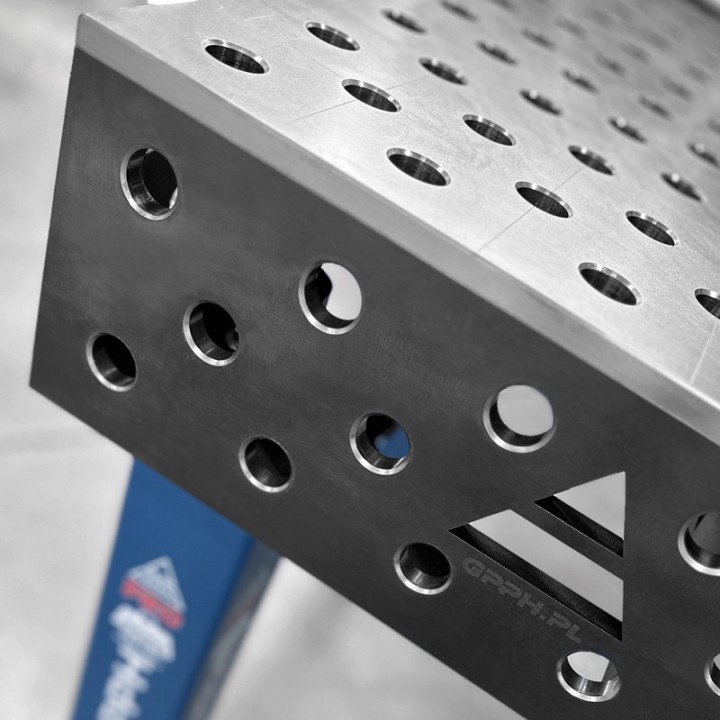

La superficie e le spalle laterali dei tavoli per saldatura SteelMax si contraddistinguono per il loro sistema di fori da 28 mm predisposti in una griglia 100 x 100 mm con diagonale.
Il sistema con fori da 28 mm permette il posizionamento di elementi di bloccaggio più robusti e performanti in modo da avere un fissaggio sicuro anche su componenti di grandi dimensioni.
La presenza di fori aggiuntivi lungo le diagonali del grigliato offre una maggiore flessibilità e opzioni di fissaggio degli utensili. Una scelta eccellente per progetti complessi e per chi richiede esigenze diverse.
I fori sono fresati e smussati in modo da facilitare il posizionamento ed il montaggio degli utensili di serraggio e impedire infortuni del saldatore. Questo si traduce in una maggiore produttività e qualità del lavoro.

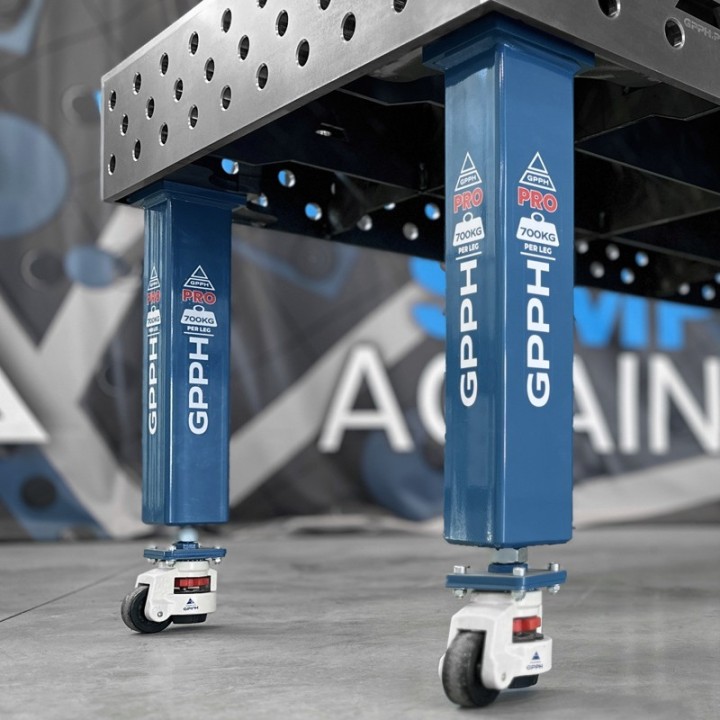

Gambe con ruote, massima flessibilità di utilizzo e facilità di movimento

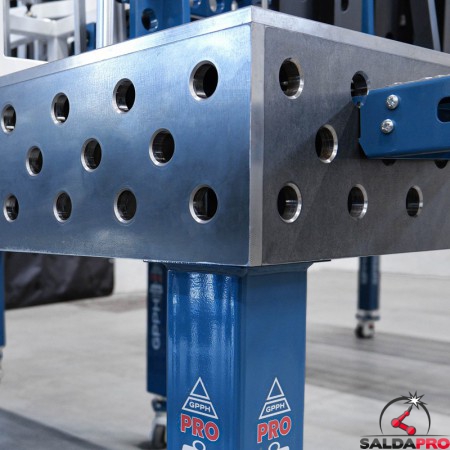

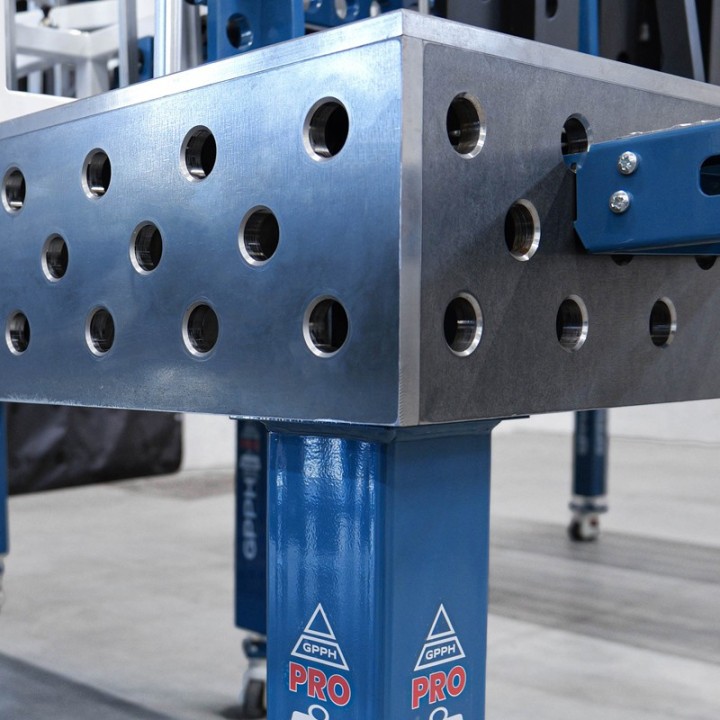

I tavoli per saldatura della serie SteelMax sono dotati di gambe in tubolare quadro da 100 x 100 mm. Queste garantiscono una grandissima stabilità e solidità durante la saldatura e l'assemblaggio, anche quando si lavora su componenti estremamente pesanti.
In questa versione le gambe sono dotate di ruote per permettere la creazione di postazioni di lavoro flessibili e dalla massima mobilità. Ogni ruota è dotata di un meccanismo di bloccaggio che mantiene il banco in posizione, garantendo sicurezza e stabilità.
Ognuna delle 4 gambe del tavolo di saldatura SteelMax fornisce una capacità di carico massima di 700 Kg, per un totale di 2.800 Kg.
Caratteristiche a Confronto
Non sei sicuro su quale tavolo da saldatura sia più adatto alle tue esigenze? Nella tabella sottostante sono messe a confronto le caratteristiche principali che contraddistinguono le varie serie di tavoli da saldatura GPPH.
| SteelEco | SteelPlus | SteelMax | SteelExpert | |
| Perfetta planarità tavolo | ||||
| Fori calibrati | ||||
| Prodotto con lo standard ISO 2768-1 | ||||
| Tre griglie di fori sui 4 lati | ||||
| Spessore piano | 8 mm | 12 mm | 15 mm | 25 mm |
| Diametro fori | ø 16 mm | ø 16 mm | ø 28 mm | ø 28 mm |
| Fori smussati / Fresati | ||||
| Profilo gambe | 60x60 mm | 80x80 mm | 100x100 mm | 120x120 mm |
| Bordi piano di lavoro fresati | ||||
| Capacità di carico | 250Kg per gamba | 500Kg per gamba | 700Kg per gamba | 1.000Kg per gamba |
Realizzato con attenzione al dettaglio e materiali di prima qualità
Il tavolo è realizzato con acciaio S355J2+N accuratamente selezionato. A seconda del lotto, il piano di lavoro può apparire in tonalità di blu e grigio scuro. Questo non influisce in alcun modo sulla sua qualità o struttura e al contrario viene mantenuto in questo modo per eliminare problemi dovuti a luminosità e conduttività.
La decapatura utilizzata per uniformare la superficie del tavolo renderebbe il tavolo troppo luminoso che provocherebbe al flash durante la saldatura di rimbalzare e rendere difficile la lavorazione. Allo stesso modo verniciare la superficie ridurrebbe la conduttività.
Il tavolo è rivestito con una soluzione a base di olio che lo protegge durante il trasporto ed il primo utilizzo. In seguito è consigliato l'utilizzo di agenti anti-adesivo per impedire l’adesione di schizzi di saldatura al tavolo.
La consegna per questo prodotto è prevista in 1/2 settimane circa.
La gamma GPPH per la saldatura professionale

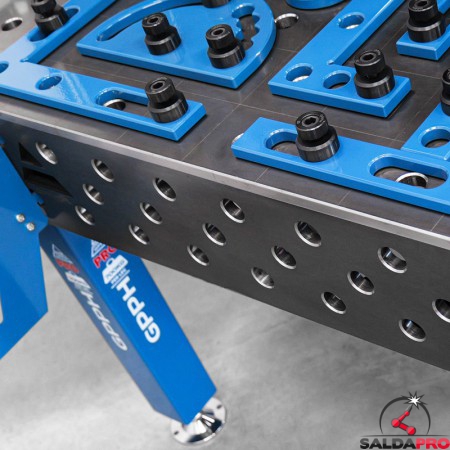

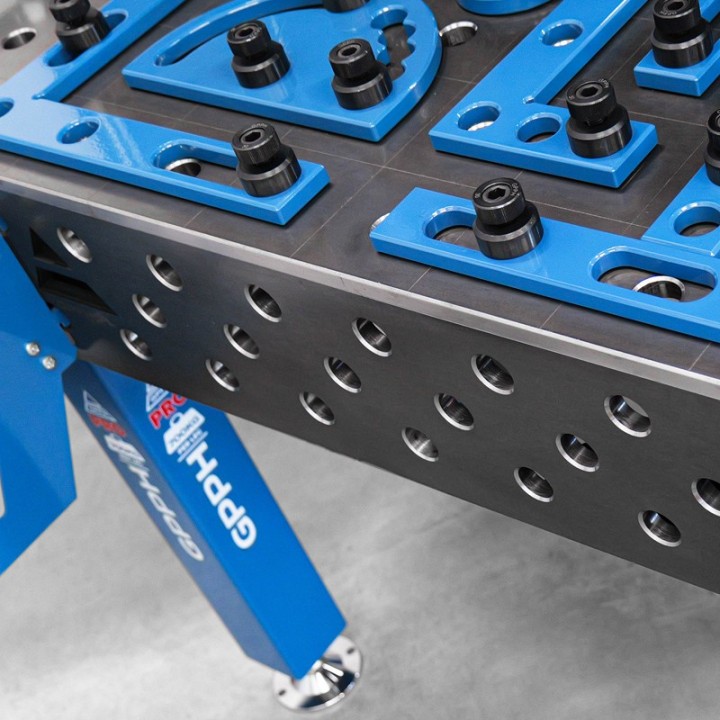

Con l'ampia gamma di accessori e sistemi di fissaggio GPPH potrai realizzare anche le saldature più difficili impiegando la metà del tempo.
All'interno del nostro catalogo online potrai trovare perni di serraggio, distanziali, squadre di battuta, goniometro e molti altri accessori tutti realizzati in materiale alta qualità e compatibili con i principali tavoli da saldatura presenti sul mercato.
Scegliere un tavolo di saldatura ti permetterà di ridurre i tempi di set-up e preparazione del semilavorato, garantendoti allo stesso tempo una lavorazione di elevata precisione evitando errori e sprechi.
GPPHPRO0024
5 Articoli
Scheda tecnica
- Peso
- 350 kg
- Norme
- ISO 2768-1
- Marcatura
- CE
- Materiale
- Acciaio S355J2+N
- Dimensioni piano
- 1200 x 1200 mm
- Altezza tavolo
- 880 - 930 mm
- Diametro fori
- 28 mm
- Griglia
- 100 mm
- Portata
- 2800 Kg
- Spessore piano
- 15 mm
- Tipologia Gambe Tavoli
- Gambe con ruote
